产品概述
主要优势
节约能源
- 业内出众的静态消耗。
- 多种超低功耗模式提供更大的灵活性
出色的兼容性
- 受益于STM32开发生态系统
- 与多款STM32产品引脚兼容
性价比高
- 高度集成降低了BOM成本。
- 价格更具吸引力。
描述
STM32U073x8/B/C器件为超低功耗微控制器，基于工作频率可达56 MHz的高性能Arm® Cortex®-M0+ 32位RISC内核。
STM32U073x8/B/C器件内置有高速存储器（最高256 KB的Flash存储器和最高40 KB的SRAM，支持硬件奇偶校验）和丰富的增强I/O和外设，这些增强I/O和外设连接至APB和AHB总线以及32位多AHB总线矩阵。
此外，这些器件还嵌入了适用于内置Flash存储器和SRAM的保护机制，例如读保护和写保护。
STM32U073x8/B/C器件配有一个12位ADC、一个12位DAC、两个内置的轨到轨模拟比较器、一个运算放大器、一个低功耗RTC、一个通用32位定时器、一个专门用于电机控制的16位PWM定时器、三个通用16位定时器以及三个16位低功耗定时器
这些器件还内置了多达21个电容感应通道，以及一个集成式LCD控制器；该控制器可通过内部升压转换器驱动8x48或4x52个段码。
它们还具有标准和高级通信接口，即四个I²C接口、三个SPI接口、四个USART接口、三个低功耗UART接口，以及一个无晶振USB全速器件。
STM32U073x8/B/C的工作温度范围是-40 °C至+85 °C（+105 °C结温）和-40 °C至+125 °C（+130 °C结温），当使用内部LDO稳压器时，VDD电源电压范围为1.71 V至3.6 V。这些器件均提供一套全面的节能模式，可用于实现低功耗应用设计。
支持使用独立电源：ADC、DAC、OPAMP和比较器的模拟独立电源输入，以及支持备份RTC和备份寄存器的VBAT模式输入。
STM32U073x8/B/C支持从32引脚到81引脚的八种封装方式。
-
所有功能
- 包含意法半导体先进的专利技术。
- 超低功耗特性（超低功耗器件）
- 1.71 V至3.6 V电源
- -40 °C至85/125 °C温度范围
- VBAT模式：130 nA（采用RTC和9 x 32位备份寄存器）
- 关断模式（6个唤醒引脚）：16 nA
- 待机模式（6个唤醒引脚）：采用RTC时为160 nA，未采用RTC时为30 nA
- 停止2模式：采用RTC时为825 nA，未采用RTC时为695 nA
- 运行模式（LDO模式）：52 μA/MHz
- 批量采集模式 (BAM)
- 从停止模式唤醒时间为4 μs
- 欠压复位 (BOR)
- 内核
- 32位Arm® Cortex®-M0+ CPU，频率高达56 MHz
- ART加速器
- 1 KB指令缓存，可在Flash存储器中实现零等待状态执行
- 性能基准
- 1.13 DMIPS/MHz (Drystone 2.1)
- 134 CoreMark® (2.4 CoreMark/MHz@56 MHz)
- ULPMark™-CP得分407
- ULPMark™-PP得分143
- ULPMark™-CM得分19.7
- 存储器
- 最高256 KB的单区Flash存储器，具备专有代码读保护功能
- 40 KB的SRAM，支持硬件奇偶校验
- 丰富的模拟外设（独立供电）
- 1个12位ADC（转换时间0.4 µs），最高16位，支持硬件过采样
- 1个12位DAC输出通道、低功耗采样及保持电路
- 1个通用运算放大器，带有内置PGA（可变增益高达16）
- 2个超低功耗比较器
- LCD驱动器
- 可驱动8×48或4×52个段码，带有升压转换器
- 通用输入/输出
- 最多69个快速I/O、其中大部分耐压为5 V
- 20个通信接口
- 支持LPM和BCD的USB 2.0全速无晶振解决方案
- 7个USART/LPUART接口（SPI，ISO 7816，LIN，IrDA，调制解调器）
- 4个I2C接口，支持快速模式和快速模式+（最高1 Mb/s）。
- 3个SPI接口，加上SPI模式下的4个USART接口
- IRTIM（红外接口）
- 安全性
- 客户代码保护
- 强健的读取保护 (RDP)：3个保护等级状态和基于密码的回归（128位PSWD）
- 硬件保护功能 (HDP)
- 安全启动
- 真随机数生成，适用于执行NIST SP 800-90B认证
- 适用于执行Arm® PSA 1级和SESIP 3级认证
- 5个无源防篡改引脚
- 96位唯一ID码
- 时钟管理
- 4 MHz至48 MHz晶振
- 32 kHz晶振，用于RTC (LSE)
- 内置经工厂调校的16 MHz RC振荡器 (±1%)
- 内部低功耗32 kHz RC (±5%)
- 内部多速 (100 kHz-48 MHz) 振荡器，由LSE自动调整（精度高于±0.25 %）
- 内部48 MHz，带时钟恢复
- 用于系统时钟、USB和ADC的PLL
- 10个定时器、1个RTC和2个看门狗
- 1个16位高级电机控制定时器、1个32位和3个16位通用定时器、2个16位基本定时器、3个低功耗16位定时器（停止模式下可用）、2个看门狗定时器、1个SysTick系统定时器
- RTC，带硬件日历、警报和校准
- CRC计算单元
- 多达21个电容感应通道
- 支持触摸键、线性和旋转触摸传感器
- 12通道DMA控制器
- 灵活映射 (DMAMUX)
- 调试
- 开发支持：串行线调试 (SWD)
- 所有封装均符合ECOPACK2标准。

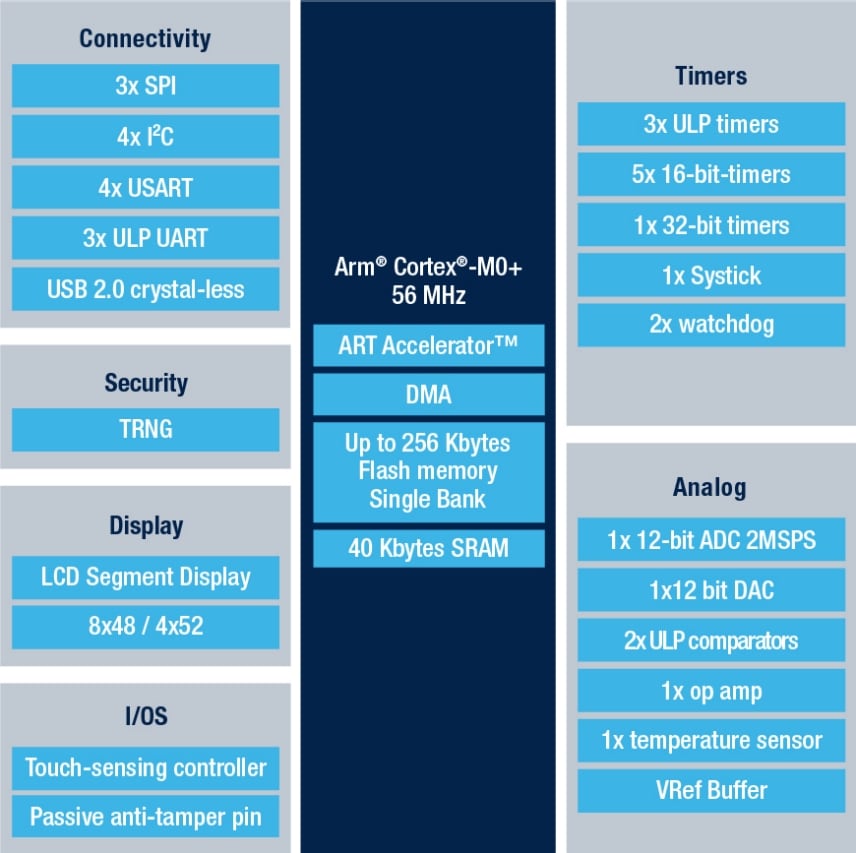

电路原理图
特别推荐
Recommended Tools & Software
EDA符号、封装和3D模型
意法半导体 - STM32U073CC
Speed up your design by downloading all the EDA symbols, footprints and 3D models for your application. You have access to a large number of CAD formats to fit with your design toolchain.
Please select one model supplier :
符号
封装
3D模型
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
System View Description (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 28 May 2024 | 28 May 2024 |
IBIS models (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 12 Jul 2024 | 12 Jul 2024 |
质量与可靠性
| 产品型号 | Marketing Status | 包 | SMPS | 等级规格 | 符合RoHS级别 | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| STM32U073CCT6 | 批量生产 | LQFP 48 7x7x1.4 mm | - | 工业 | Ecopack2 | 10 | 2025-01-01T00:00:00.000+01:00 | |
| STM32U073CCT6TR | 批量生产 | LQFP 48 7x7x1.4 mm | - | 工业 | Ecopack2 | 10 | 2025-01-01T00:00:00.000+01:00 | |
| STM32U073CCU6 | 批量生产 | UFQFPN 48 7x7x0.55 mm | - | 工业 | Ecopack2 | 10 | 2025-01-01T00:00:00.000+01:00 | |
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
样片和购买
| 产品型号 | 供货状态 | Budgetary Price (US$)*/Qty | 从ST订购 | Order from distributors | 包 | 包装类型 | RoHS | Country of Origin | ECCN (US) | ECCN (EU) | Operating temperature (°C) | Operating Temperature (°C) (max) | D/A Converters (typ) (12-bit) | Timers (typ) (16-bit) | Timers (typ) (32-bit) | Number of Channels (typ) | SMPS | Number of Channels (typ) | UART (typ) | I/Os (High Current) | Integrated op-amps | Comparator | SPI (typ) | USART (typ) | Number of Channels (typ) | I2S (typ) | Advanced Motor Control Timers | CAN (2.0) | CAN (FD) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小值 | 最大值 | ||||||||||||||||||||||||||||||
| STM32U073CCT6 | | | 3 distributors |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |||||||||||
| STM32U073CCU6 | | | 2 distributors |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |||||||||||
| STM32U073CCT6TR | | | distributors 无法联系到经销商，请联系我们的销售办事处 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |||||||||||
STM32U073CCT6TR 批量生产
