是时候为嵌入式应用中的成本敏感型设备树立新的性能标准,同时确保开发过程中的设计简易性。
STM32C5系列基于Arm® Cortex® M33内核和意法半导体的40 nm Flash平台,为成本敏感型设计树立了新的性能标准,重新定义了入门级微控制器的基因。它的运行频率达144 MHz,CoreMark得分为593,性能最高可达市面典型Cortex M0+器件的三倍。
它内置高达1024 KB的Flash和256 KB的SRAM,并集成以太网、OctoSPI和FDCAN等关键外设。它提供20引脚至144引脚的丰富封装选项,并支持高达125°C的工作温度,非常适合各类主流应用场景。
至关重要的是,STM32C5在提升性能和集成度的同时不增加终端产品成本,可为成本敏感型设计带来极高的价值。
了解我们的产品组合
了解我们的产品

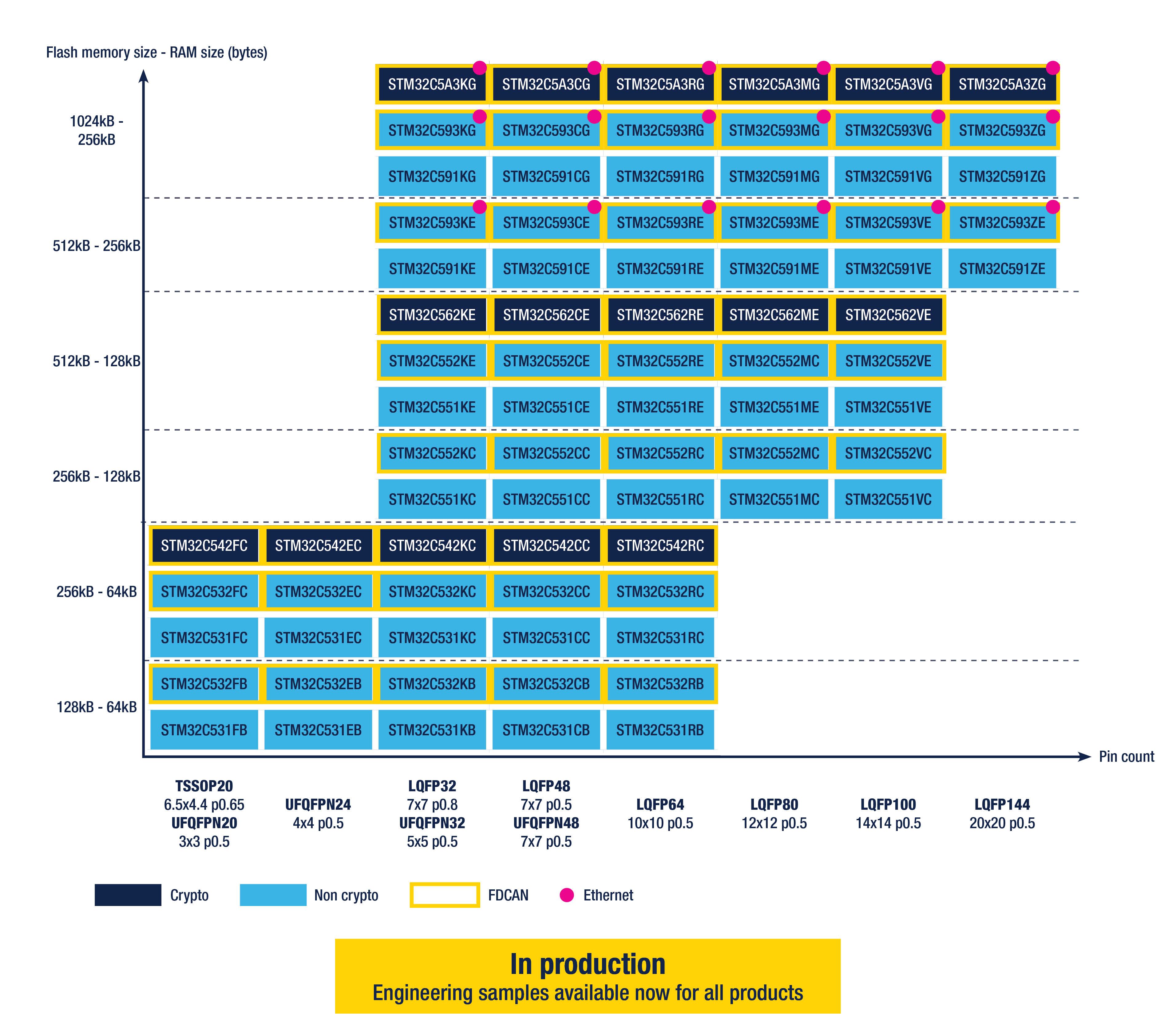

| 产品 | Flash (KB) | RAM (KB) | 10,000片 建议零售价(美元) | 加密技术 | FDCAN | 以太网 | 工作温度范围* |
| STM32C5A3xx | 1024 | 256 | 1.36 | SHA2-512、HUK、AES、SPKA、SAES | 2 | 10/100 | -40 °C至125 °C |
| STM32C593xx | 512/1024 | 256 | 1.07 | SHA2-512、SPKA验证 | 2 | 10/100 | -40 °C至125 °C |
| STM32C591xx | 512/1024 | 256 | 0.97 | SHA2-512、SPKA验证 | - | - | -40 °C至125 °C |
| STM32C562xx | 512 | 128 | 0.98 | SHA2-256、AES | 1 | - | -40 °C至125 °C |
| STM32C552xx | 256/512 | 128 | 0.81 | SHA2-256 | 1 | - | -40 °C至125 °C |
| STM32C551xx | 256/512 | 128 | 0.78 | SHA2-256 | - | - | -40 °C至125 °C |
| STM32C542xx | 256 | 64 | 0.80 | SHA2-256、AES | 2 | - | -40 °C至125 °C |
| STM32C532xx | 128/256 | 64 | 0.67 | SHA2-256 | 2 | - | -40 °C至125 °C |
| STM32C531xx | 128/256 | 64 | 0.64 | SHA2-256 | - | - | -40 °C至125 °C |
*结温高达140°C,同时保持完整产品功能
应用
了解我们的STM32C5系列评估板
首个充分利用STM32Cube生态系统演进优势的系列,可提高开发速度并降低成本。
为什么选择STM32C5?
简洁
- 基于运行频率为144 MHz的Arm Cortex-M33内核,配有FPU及标准化DSP指令集
- 性能可达典型Cortex-M0+产品的3倍
- 提供高于典型入门级产品的RAM/Flash比例
- 包含用于EEPROM软件仿真的专用Flash区域
高效
- 动态功耗低于80 µA/MHz
- 集成1%校准RC振荡器,工作温度范围为-20°C至105°C
- 在整个温度范围内保持完整性能
- 提供20引脚至144引脚的各种封装,最小尺寸3x3 mm
性价比高
- 1万片批量采购单价0.64美元
- 降低BOM成本
- 相较基于典型M0+的MCU,具有卓越的性价比
- 首款充分利用STM32Cube生态系统演进优势的STM32 MCU,永久免费
功能绝无妥协
- 丰富的模拟功能:最多提供3个ADC、2个比较器、高模拟内容、3个ADC和1个运算放大器
- 丰富的连接选项:10/100以太网、2个FDCAN、USB、OCTOSPI
- 通过安全PKA、SHA、HUK、SCA、SESIP3和PSA 3级目标认证
- 灵活的DMA,可高效处理数据
