产品概述
描述
ST72104G、ST72215G、ST72216G和ST72254G器件属于ST7微控制器系列。它们可以分为以下几类：
所有器件都基于通用的行业标准8位内核，具有增强型指令集。
ST72C104G、ST72C215G、ST72C216G和ST72C254G版本包含单电压Flash存储器，具有逐字节现场编程 (ISP) 功能。
在软件控制下，所有器件都可进入等待、慢速或暂停模式，从而在应用处于空闲或待机状态时降低功耗。
ST7的增强型指令集和寻址模式为软件开发人员提供强大的功能和灵活性，让他们能够设计出高效紧凑的应用程序代码。除了标准的8位数据管理外，所有ST7微控制器还具有真比特位操作、8x8无符号乘法和间接寻址模式。
为便于参考，所有参数数据均位于第96页的第13节。
-
所有功能
- 1个模拟外设
8位ADC，6个输入通道（ST72104Gx除外） - 2个通信接口
SPI同步串行接口 I²C多主机接口（仅限ST72254Gx） - 开发工具
完整的硬件/软件开发包 - 存储器
4 KB或8 KB程序存储器（ROM和单电压Flash存储器），具有只读保护和现场编程功能（远程ISP） 256字节RAM - 中断管理
7个中断向量及TRAP和RESET 22条外部中断线（2个向量上） - 时钟、复位和电源管理
增强型复位系统 增强型低压电源监控器，具有3个可编程电平 时钟源：晶体/陶瓷谐振器振荡器或RC振荡器、外部时钟、备用时钟安全系统 时钟输出功能 3种省电模式：暂停、等待和慢速 - 3个定时器
可编程看门狗定时器 2个16位定时器：2个输入捕获、2个输出比较、1个定时器上的外部时钟输入、PWM和脉冲发生器模式（ST72104Gx和ST72216G1上仅有一种模式） - 指令集
8位数据操作 63个基本指令 17种主要寻址模式 8 x 8无符号乘法指令 真位操作 - 22个I/O端口
22条多功能双向I/O线路 14条备用功能线路 8个高受电输出
- 1个模拟外设

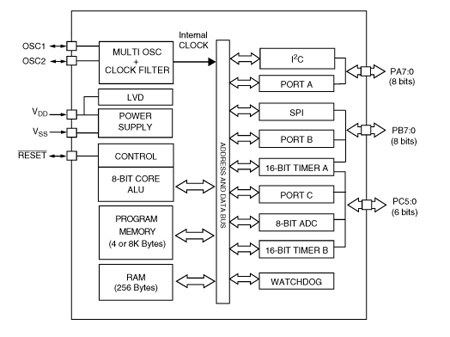

电路原理图
EDA符号、封装和3D模型
