Product overview
描述
STTS3000面向移动个人计算平台（笔记本电脑）、服务器及其他工业应用中的DIMM模块。该器件内部的热传感器 (TS) 符合JEDEC TS3000规范，该规范定义了移动平台内的存储模块热传感器的各项要求。
该热传感器采用紧凑型2 mm x 3 mm 8引脚TDFN封装，最大厚度仅0.80 mm，为移动和服务器平台双列直插式存储器模块 (DIMM) 制造商节省了空间和成本。DN封装符合JEDEC MO-229标准中的WCED-3变体。
这款数字温度传感器内置可编程9至12位模数转换器 (ADC)，能够监测温度并将其数字化，最高分辨率可达0.0625 °C。默认分辨率为0.25 °C/LSB（10位）。在以下温度范围内的典型精度分别为：–40 °C至125 °C的完整温度测量范围内为±2 °C，+40 °C至+125 °C的工作温度范围内为±1 °C，+75 °C至+95 °C的监测温度范围内为±0.5 °C
STTS3000内部温度传感器的工作电压范围为2.3 V至3.6 V。在3.3 V电压下工作时，典型供电电流为160 μA（含SMBus通信电流）。
板载Σ-Δ ADC将实测温度转换为以摄氏度校准的数字值。若用于华氏度应用，则需使用查找表或转换程序。STTS3000出厂时已完成校准，无需任何外部组件即可测量温度。
该数字温度传感器具有用户可编程寄存器，为DIMM温度感测应用提供各种功能。当监测温度超过可编程限值，或超出报警窗口范围时，开漏事件输出引脚将被激活。用户可选择将该事件输出设置为临界温度输出。该引脚可配置为在比较器模式（用于恒温器操作）或中断模式下工作。
-
All features
- STTS3000是一款2.3 V存储器模块温度传感器，向前兼容JEDEC TS3000标准，向后兼容STTS424
- 工作温度范围：
- -40 °C至+125 °C
- 单电源电压：2.3 V至3.6 V
- 温度传感器分辨率：可编程（9-12位），0.25 °C（典型值）/LSB -（10位）默认
- 温度传感器精度（最大值）：
- +75 °C至+95 °C范围内为± 1 °C
- +40 °C至+125 °C范围内为± 2 °C
- -40 °C至+125 °C范围内为± 3 °C
- ADC转换时间：默认分辨率（10位）下最大125 ms
- 典型工作电源电流：160 μA
- 温度滞后设定点可选：0、1.5、3、6.0 °C
- 双线SMBus/I2C兼容串行接口
- 支持高达400 kHz的传输频率
- 不主动发起时钟拉伸
- 支持25 ms至35 ms的SMBus超时
- 双线总线输入尖峰抑制滤波器
- 双线总线输入符合I2C规格的电压滞后
- 2 mm x 3 mm TDFN8，最大高度0.80 mm
- 符合JEDEC MO-229 WCED-3标准
- 符合RoHS规范，无卤素

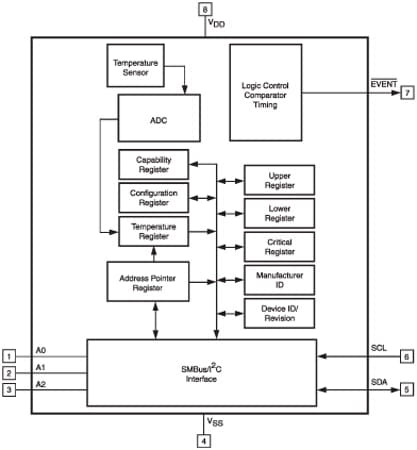

电路原理图
