产品概述
描述
ST7570是一款功能强大的电力线网络片上系统。它集成了高性能PHY处理器内核和协议控制器内核，并配备了完全集成的模拟前端 (AFE) 和线路驱动器。
ST7570的功能特点使其成为基于IEC61334-5-1 S-FSK标准的最具性价比的单芯片电力线通信解决方案。
-
所有功能
- 完全集成的窄带电力线网络片上系统
- 高性能PHY处理器，带有用于扩展频移键控 (S-FSK) 调制的嵌入式全套固件：
- 可编程比特率高达2.4 Kbps (@ 50 Hz)
- 1 Hz步进可编程载波，可达148.5 kHz
- 信噪比估算
- 接收信号强度指示
- 协议引擎嵌入：
- IEC61334-5-1 PHY和MAC层
- 闹钟管理
- 中继器呼叫程序
- 智能搜索启动程序
- 片上外设：
- 主机控制器UART接口
- 完全集成的模拟前端：
- ADC和DAC
- 带自动增益控制的PGA，实现高接收灵敏度
- 高线性度调制信号生成
- 用于线路驱动的全集成单端功率放大器
- 输出可达 1 A rms，14 V p-p
- 可配置的主动滤波拓扑结构
- 具有极高的线性度
- 嵌入式温度传感器
- 电流控制功能
- 8 V至18 V功率放大器供电
- 3.3 V或5 V数字I/O供电
- 集成5 V和1.8 V线性稳压器，用于AFE和数字内核供电
- 电源过零同步
- 适用于符合EN50065和FCC第15部分标准的应用
- VFQFPN48裸露焊盘封装
- 工作温度范围：-40 °C至85 °C

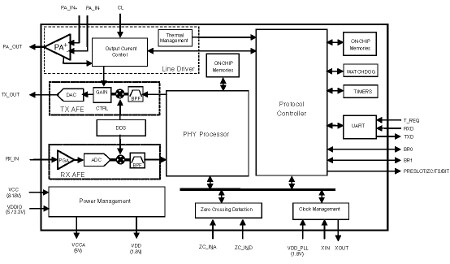

电路原理图
