产品概述
主要优势
高分辨率64区深度感测
提供8×8多区域，测距达400 cm，支持多目标检测和运动指示，非常适合机器人、AR/VR和智能环境。
100%隐私保护，黑暗环境亦无忧
无需图像采集，仅通过不可见IR实现绝对距离测量。在弱光或黑暗环境下仍保持完整性能，确保隐私安全与可靠运行。
节能高效且易于集成
具备可编程自主唤醒功能的低功耗模式。凭借紧凑尺寸以及兼容多种电源配置，轻松实现嵌入式集成。
描述

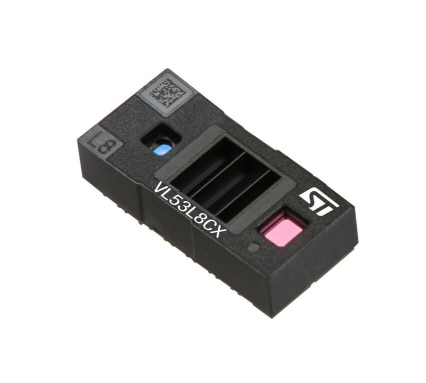

VL53L8CX是一款8x8多区域ToF测距传感器，它在环境光下能够在降低功耗的同时增强性能。该传感器基于意法半导体的FlightSense技术设计，能够提供最高400 cm的精确测距，并具有65°对角线视场。
VL53L8CX集成了功能强大的新一代VCSEL，以及两个先进的超表面镜头。硬件封装在创新的“一体化”模块中。这使得它能够适用于更广泛的高性能应用场景，如低功耗系统激活、手势识别、机器人SLAM、液位监控等多种用途。
VL53L8CX采用意法半导体的专利算法，可以检测和跟踪视场内的多个目标，具有64区域深度测量能力。意法半导体的直方图确保盖片玻璃串扰抗扰度超过60 cm。
与所有基于意法半导体FlightSense技术的ToF传感器一样，VL53L8CX能够测量绝对距离，不受目标颜色和反射率的影响。
VL53L8CX支持SPI和I²C接口，确保高频帧率和短启动时间。
VL53L8CX的VCSEL发射940 nm的完全不可见红外光。这种VCSEL具有1级认证，对眼睛是安全的。使用VL53L8CP可以进行场景浏览和多区域检测。这归因于软件可定制的检测阵列。它能快速且低功耗地检测到人体存在。此类检测被称为微深度图。
-
所有功能
- 新一代多区域飞行时间 (ToF) 传感器的功耗较低，提高了距离测距性能
- 可以使用4x4或8x8独立区域测量功能进行多区域距离测量
- 自主低功耗模式，通过可编程中断阈值唤醒主机
- 增强了环境光条件下的性能，测量距离可达400 cm
- 在每个区域均可进行多目标检测和测距
- 直方图处理和算法补偿可最大程度减少甚至消除盖片串扰的影响
- 每个区域都配有运动指示器，用于显示目标是否以及如何移动
- 60 Hz帧速率能力
- 完全集成的微型模块，具有宽视野 (FoV)
- 新一代大功率发射器：940 nm不可见光VCSEL（垂直腔面发射激光器）集成式模拟驱动器
- 65°对角线方形视场，发射器和接收器采用衍射光学元件 (DOE)
- 单光子雪崩二极管 (SPAD) 接收阵列
- 运行固件的低功耗微控制器
- 尺寸：6.4 x 3.0 x 1.75 mm
- 可轻松集成
- 单回流焊元件
- 需要1.8 V核心电源和3.3 V AVDD电源
- 可选1.2 V或1.8 V IOVDD接口电压等级
- I²C（可达1 MHz）或SPI（可达3 MHz）接口
- 兼容多种盖片材料
- 可隐藏在深色盖片之后
- 新一代多区域飞行时间 (ToF) 传感器的功耗较低，提高了距离测距性能
