产品概述
主要优势
AI-ready CNH raw data
Delivers raw Compact Normalized Histogram (CNH) data output across up to 64 zones and 128 bins. Enables advanced AI applications such as object classification, surface detection, gesture and hand posture recognition.
100% privacy, even in the dark
No image capture, only absolute distance via invisible IR. Maintains full performance in low-light or dark environments, ensuring privacy and reliability.
Power saving & easy integration
Low-power mode with programmable autonomous wake-up. Easy to embed thanks to its compact size and compatibility with multiple supply configurations.
描述

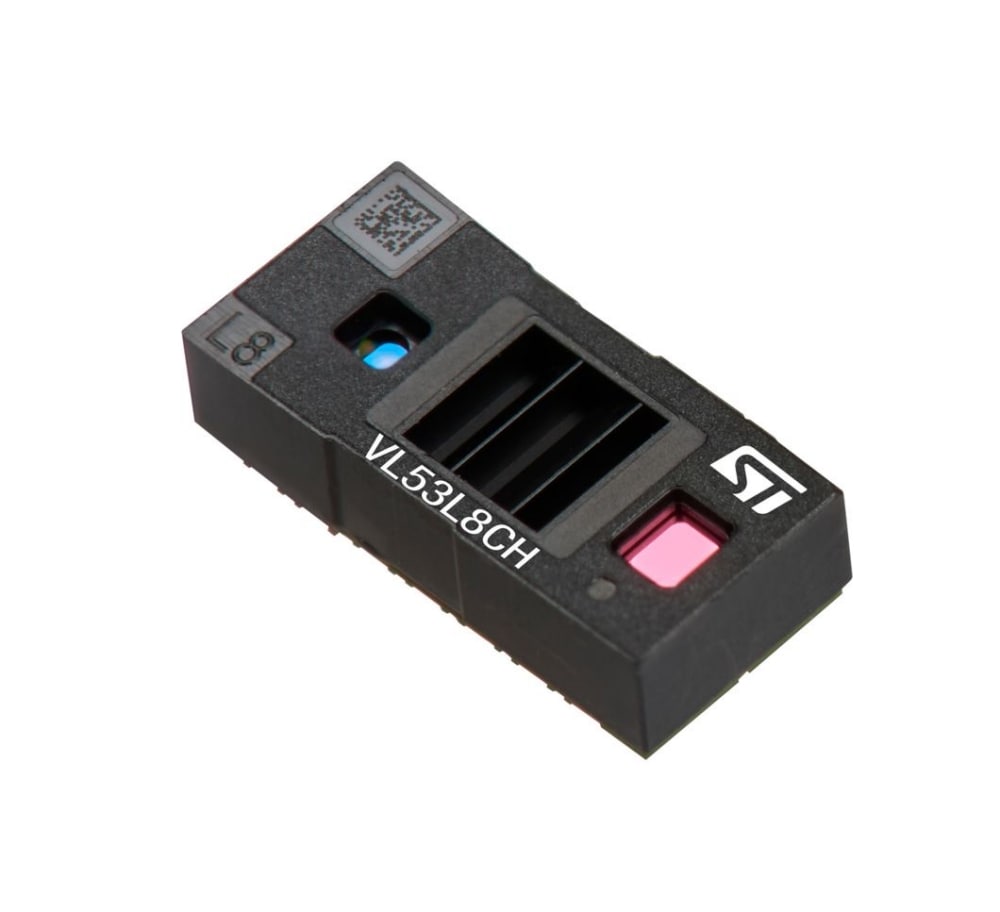

VL53L8CH飞行时间传感器的对角线视场可达65°，提高了环境光条件下的性能，是AI应用的理想选择。紧凑的标准化直方图 (CNH) 创新数据输出，专为需要从高性能多区ToF传感器获取多区原始数据的人工智能 (AI) 应用设计。
每个区域测量的红外信号作为原始数据，通过直方图的每个箱子发送给主机。具有高度可配置性，用户可以将VL53L8CH的分辨率编程到64个区域（8x8区域），修改直方图分辨率到128个箱子，并定义箱子宽度。除了ToF传感器的标准处理数据（距离测量、信号电平、反射率等），所有生成的CNH数据都将通过I²C或SPI传输到主机，频率可达30 Hz。
CNH数据将意法半导体飞行时间测距传感器转变为多功能光学传感器，可以为AI应用创造无尽可能。在标准测距数据的基础上，这些发送到主机的CNH原始数据为诸多新应用开启了大门，让我们不再局限于简单距离测量。从固体材料（地毯、木材、玻璃、镜子等）到气体或液体材料（水、油、化学品等），都可以进行检测，例如咖啡机或饮料机中杯子的位置和大小，让机器人感知地面材料，以及研发高级形状、运动或手势识别功能。
VL53L8CH集成了强大的新一代VCSEL和两个先进的超表面透镜。集成VCSEL发射的940 nm红外光完全不可见，已获得1级认证，确保了对人眼的安全性。
-
所有功能
- 紧凑且标准化的直方图 (CNH) 数据输出，可用于AI
- 多区域数据输出，最多可达64个独立区域
- 直方图输出，并显示每个箱子的信号计数
- 直方图大小可编程，最多可达128个箱
- 最小箱宽降至37 mm
- 最大频率可通过I²C或SPI达到30 Hz
- 报告每个区域的环境红外光电平
- 所有飞行时间 (ToF) 处理的数据（距离、信号振幅、反射等等）都可用，除此之外还有CNH
- 高度可配置的CNH，满足用户期望
- 64个区域，18个箱，15 Hz
- 32个区域，36个箱，15 Hz
- 16个区域，48个箱，25 Hz
- 宽ToF传感器，视场角 (FoV) 65°
- 45° x 45°方形视场（65°对角线）
- 自主低功耗模式，通过可编程中断阈值唤醒主机
- 测距范围可达400 cm
- 每个区域都配有运动指示器，用于检测目标是否以及如何移动
- 完全集成的小型化模块
- 发射器：940 nm-不可见光垂直-腔面-发射激光器 (VCSEL)
- 通过发射器和接收器上的衍射光学元件 (DOE) 形成方形视场
- 单光子雪崩二极管 (SPAD) 接收阵列
- 运行固件的低功耗微控制器
- 尺寸：6.4 x 3.0 x 1.75 mm
- 可轻松集成
- 单回流焊元件
- 需要1.8 V核心电源和3.3 V AVDD电源
- 可选1.2 V或1.8 V IOVDD接口电压等级
- I²C（可达1 MHz）或SPI（可达3 MHz）接口
- 兼容多种盖片材料
- 驱动程序与VL53L7CH兼容
- 与VL53L8CX引脚兼容
- 紧凑且标准化的直方图 (CNH) 数据输出，可用于AI
