产品概述
描述

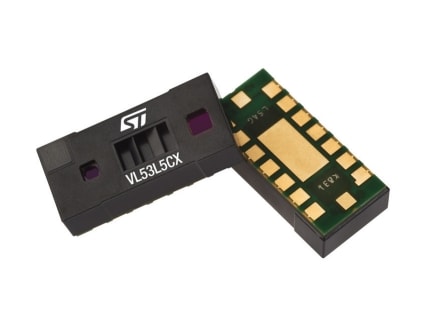

VL53L5CX是意法半导体FlightSense产品系列中最先进的飞行时间 (ToF) 多区测距传感器。该产品采用微型可回流焊封装，集成了SPAD阵列、物理红外滤光片和衍射光学元件 (DOE)，确保在各种环境照明条件下，搭配不同类型的盖片材料，均能够实现卓越的测距性能。
通过在垂直腔面发射激光器 (VCSEL) 上方使用DOE，将一个方形FoV投影到场景上。反射光随后由接收器透镜聚焦到SPAD阵列上。
不同于传统的IR传感器，VL53L5CX利用意法半导体最新一代ToF技术，能够测量目标的绝对距离，而不受目标颜色或反射率的影响。该产品可提供高达400 cm的精确测距，并能以极快的速度 (60 Hz) 运行，是目前市场上速度最快的多区微型ToF传感器之一。
多区测距最多可覆盖8x8个区域，对角线视野可达65°（可通过软件调整）
得益于意法半导体的专利型直方图算法，VL53L5CX能够检测并区分FoV内的多个目标。该算法还能有效抵御60 cm以上的盖片串扰。
-
所有功能
- 快速、精确的多区测距传感器
- 可覆盖4x4或8x8个独立区域，实现多区测距输出
- 自主低功耗模式，通过可编程中断阈值唤醒主机
- 测距范围可达400 cm
- 在每个区域均可进行多目标检测和测距
- 60 Hz高帧速率运行
- 直方图处理和算法补偿可最大程度减少甚至消除盖片串扰的影响
- 每个区域都配有运动指示器，用于显示目标是否以及如何移动
- 完全集成的微型模块，具有宽视野 (FoV)
- 发射器：940 nm不可见光垂直腔面发射激光器 (VCSEL) 和集成模拟驱动器
- 在发射器和接收器上使用衍射光学元件 (DOE) 形成65°对角正方形FoV
- 单光子雪崩二极管 (SPAD) 接收阵列
- 运行固件的低功耗微控制器
- 尺寸：6.4 x 3.0 x 1.5 mm
- 可轻松集成
- 单回流焊元件
- 灵活的电源选项，可由单个3.3 V或2.8 V电源供电，也可由3.3 V或2.8 V AVDD与1.8 V IOVDD共同供电
- 兼容多种盖片材料
- 快速、精确的多区测距传感器
您可能还会喜欢...
精选 视频
特别推荐
EDA符号、封装和3D模型
意法半导体 - VL53L5CX
Speed up your design by downloading all the EDA symbols, footprints and 3D models for your application. You have access to a large number of CAD formats to fit with your design toolchain.
Please select one model supplier :
符号
封装
3D模型
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
硬件型号 (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| XLSX | 1.0 | 11 Sep 2023 | 11 Sep 2023 |
Board Manufacturing Specifications (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 5.0 | 03 Nov 2024 | 03 Nov 2024 |
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|
| VL53L5CXV0GC/1 | 批量生产 | OPTICAL LGA 6.40X3.03 16 PINS | 工业 | Ecopack2 | 7 | 2021-07-01T00:00:00.000+02:00 |
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
样片和购买
| 产品型号 | 供货状态 | Budgetary Price (US$)*/Qty | 从ST订购 | Order from distributors | 包 | 包装类型 | RoHS | Country of Origin | ECCN (US) | ECCN (EU) | Operating temperature (°C) | Operating Temperature (°C) (max) | Operating Range Distance (m) (max) | Package size (mm) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小值 | 最大值 | |||||||||||||||
| VL53L5CXV0GC/1 | | | distributors 无法联系到经销商，请联系我们的销售办事处 |
|
| |||||||||||
VL53L5CXV0GC/1 批量生产
