产品概述
描述

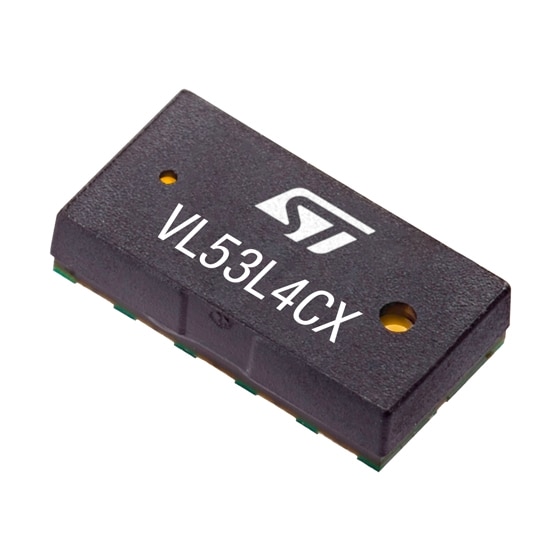

VL53L4CX适用于远距离多目标测量，可在不超过6m的距离内提供非常高的距离精度，短距离测量结果也相当精确。具有18°视野的新一代激光发射器提高了在环境光下的工作性能。
凭借意法半导体的专利算法和创新模块构造，VL53L4CX能够通过深度了解检测视野（FoV）内的多个对象。意法半导体的直方图算法确保盖片玻璃串扰抗扰度超过80 cm，且目标的动态污点补偿低于80 cm。
与所有基于意法半导体的FlightSense技术的飞行时间传感器一样，无论目标颜色和反射率如何，VL53L4CX均可记录绝对距离测量。
VL53L4CX采用微型回流焊封装，集成了SPAD（单光子雪崩二极管）阵列，即使传感器被遮挡，也能在各种环境光照条件下实现出色的测距性能，适用于各种盖片材料。
意法半导体的所有飞行时间传感器都集成了一个VCSEL（垂直腔面发射激光器），该激光器发出完全不可见的940 nm红外光线，对眼睛完全无害（一级认证）。
-
所有功能
- 快速，精确测距
- 基于直方图技术
- 测量距离0mm - 6m
- 线性短距离低至10 mm
- 在所有亮度等级下对所有目标的远程测距性能有重大改进
- 18°视野（FoV）
- 多目标检测能力
- 距离超过80cm的目标不受盖片玻璃和污迹造成的串扰影响
- VL53L4CX是完全集成的小型化模块
- 发射器：940 nm不可见激光（VCSEL）及其模拟驱动器
- 运行高级数字固件的低功耗微控制器
- 尺寸：4.4 x 2.4 x 1 mm
- 与VL53L0X、VL53L1X、VL53L1CB、VL53L3CX和VL53L4CD引脚兼容
- 方便集成
- 可回流组件
- 实时串扰校正
- 提供零件间或通用形状串扰校准
- 单电源2v8
- 可被隐藏在盖片之后
- I²C接口（可达1 MHz）
- 全套软件驱动器（兼容Linux），用于交钥匙测距
- 所有驱动器兼容VL53L3CX
- 快速，精确测距
