产品概述
主要优势
Ultra Low Power Mode
Ultra‑low‑power operating mode minimizes energy consumption, enabling autonomous mode and extended battery life in power‑constrained applications.
High Accuracy Proximity Sensor
Excellent short distance linearity ensures consistent, proportional distance measurements at short ranges, enabling high performance for close distance detection applications.
Narrow Field of View
Narrow field of view enables focused distance measurement on a confined area, reducing background interference and improving target discrimination in tightly defined scenes.
描述
VL53L4CD适用于接近测量和短距离测量，可实现从仅仅1 mm到1300 mm的超精准距离测量。新一代激光发射器具有18°视场 (FoV)，提高了环境光下的性能，其测距速度高达100Hz。
VL53L4CD具有可编程距离阈值的自主模式，因此能耗极低，非常适用于电池供电的设备。其完全内嵌的片上处理功能之所以有助于降低设计复杂性和BOM成本，是因为它可以与性能较弱、价格更便宜的微控制器搭配使用。
与所有基于意法半导体的FlightSense技术的飞行时间 (ToF) 传感器一样，无论目标颜色和反射率如何，VL53L4CD均可记录绝对距离测量。

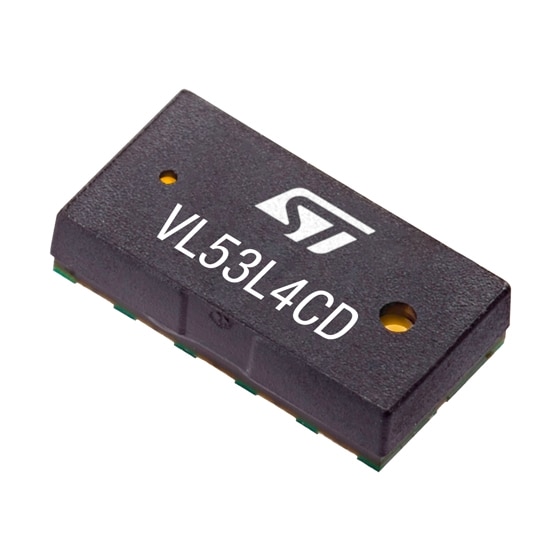

VL53L4CD采用微型回流焊封装，集成了SPAD（单光子雪崩二极管）阵列，可在各种环境光照条件下实现最佳测距性能，适用于各种盖片材料。
所有意法半导体的ToF传感器都集成有VCSEL（垂直腔面发射激光器），可发射完全不可见的940 nm红外光，对肉眼十分安全（1类认证）。
-
所有功能
- 高精度接近测距
- 高性能接近传感器
- 从0到1300 mm，全视野 (FoV)
- 线性短距离低至1 mm
- 18° FoV
- 自主低功耗模式，通过可编程中断阈值唤醒主机
- 快速测距频率高达100 Hz
- 完全集成的微型模块
- 940 nm不可见激光发射器 (VCSEL) 和模拟驱动器
- 运行高级数字固件的低功耗微控制器
- 尺寸为4.4 x 2.4 x 1 mm
- 引脚排列兼容VL53L0X、VL53L1X、VL53L1CB、VL53L3CX和VL53L4CX
- 可轻松集成
- 可回流组件
- 单电源2v8
- 可隐藏在盖片之后
- I²C接口（可达1 MHz）
- 全套C软件驱动程序（兼容Linux），用于一站式测距
- 嵌入式处理，以在主机中占用非常低内存
- 高精度接近测距
