VL53L1X

批量生产
Design Win Education

基于意法半导体FlightSense技术的飞行时间 (ToF) 测距传感器

下载数据手册 Order Direct

产品概述

描述

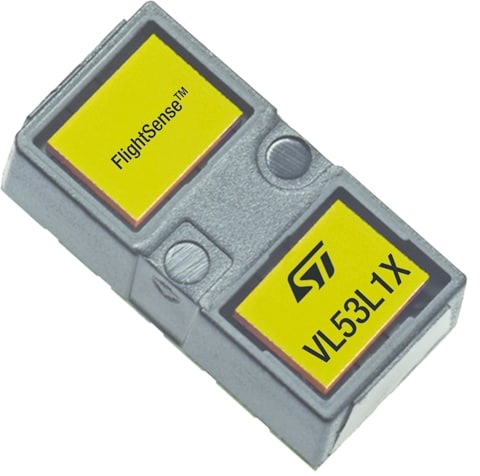

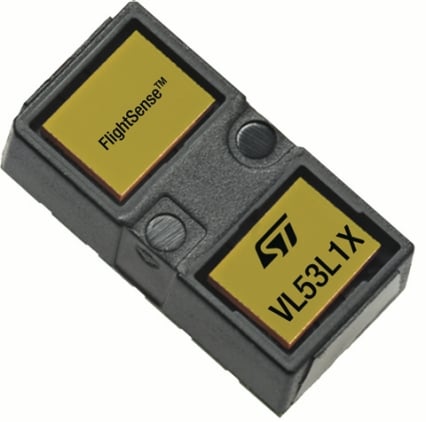

VL53L1X是最先进的飞行时间 (ToF) 激光测距传感器,丰富了意法半导体的FlightSense™产品系列。作为市场上最快的微型ToF传感器,其快速测距频率高达50 Hz,精确测距范围可达4 m

它采用微型回流焊封装,集成了SPAD接收阵列、940nm不可见1类激光发射器、物理红外滤光片和光学器件,在各种环境照明条件(搭配各种盖片选项)下实现最佳的测距性能。

与传统的IR传感器不同,VL53L1X采用意法半导体最新一代ToF技术,可用于绝对距离测量,不受目标颜色和反射率影响。

它还能通过对接收阵列上兴趣区 (ROI) 的大小进行编程来降低传感器FoV。

  • 所有功能

    • 完全集成的微型模块
      • 尺寸:4.9x2.5x1.56 mm
      • 发射器:940 nm不可见激光器(1类)
      • SPAD(单光子雪崩二极管)接收阵列配集成透镜
      • 运行高级数字固件的低功耗微控制器
    • 引脚排列兼容VL53L0X FlightSense™测距传感器
    • 快速、精确的远程测距
      • 测量距离可达400 cm
      • 高达50 Hz的测距频率
    • 典型全视野 (FoV):27 °
    • 可对接收阵列上兴趣区 (ROI) 的大小进行编程,从而降低传感器FoV
    • 可对接收阵列上兴趣区 (ROI) 的位置进行编程,以从主机进行多区域操作控制
    • 可轻松集成
      • 单回流焊元件
      • 可以隐藏在多种盖片材料下
      • 软件驱动程序和代码示例用于一站式测距应用
      • 单电源 (2v8)
      • I²C接口(可达400 kHz)
      • 停机和中断引脚

您可能还会喜欢...

EDA符号、封装和3D模型

STMicroelectronics - VL53L1X

Speed up your design by downloading all the EDA symbols, footprints and 3D models for your application. You have access to a large number of CAD formats to fit with your design toolchain.

Please select one model supplier :

Symbols

符号

Footprints

封装

3D model

3D模型

质量与可靠性

产品型号 Marketing Status 等级规格 符合RoHS级别 材料声明**
VL53L1CXV0FY/1
批量生产
Optical 工业 Ecopack2

VL53L1CXV0FY/1

Package:

Optical

Material Declaration**:

Marketing Status

批量生产

Package

Optical

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此,它们可能不是100%适用于特定的设备。有关特定设备的信息,请联系 销售支持

样片和购买

Swipe or click the button to explore more details Don't show this again
产品型号
供货状态
Budgetary Price (US$)*/Qty
从ST订购
Order from distributors
包装类型
RoHS
Country of Origin
ECCN (US)
ECCN (EU)
Operating temperature (°C)
Operating Range Distance (m) (max)
Package size (mm)
最小值
最大值
VL53L1CXV0FY/1
Available at distributors

经销商的可用性 VL53L1CXV0FY/1

代理商名称
地区 库存 最小订购量 第三方链接

代理商库存报告日期:

无法联系到经销商,请联系我们的销售办事处

VL53L1CXV0FY/1 批量生产

Budgetary Price (US$)*/Qty:
-
包:
包装类型:
RoHS:
Country of Origin:
ECCN (US):
ECCN (EU):

产品型号:

VL53L1CXV0FY/1

Operating Temperature (°C)

Min:

Max:

Operating Range Distance (m) (max):

4

Package size (mm):

4.9 x 2.5 x 1.56
