产品概述
主要优势
描述
VD56G3和VB56G3是50万像素的单色CMOS图像传感器，在紧凑的外形下提供卓越的成像性能。这些传感器基于意法半导体的专有技术（包括BSI和全CDTI技术）打造，具备出色的QE（量子效率）、MTF（调制传递函数）和角度响应特性，即使在严苛的环境下也能捕捉到清晰锐利的图像。这些传感器在可见光和近红外光（850 nm、940 nm）下均表现卓越，非常适合需要高精度且用途广泛的应用场景。
其超紧凑的结构最大限度地缩小了系统尺寸，在全分辨率下采用4.6 mm (1/4'') 的小型光学格式，从而能够设计出紧凑且符合人体工学的视觉系统。由于功耗很低，它们非常适合电池供电设备，而坚固耐用的设计则确保在宽温范围内提供可靠且稳定的图像质量。
自动曝光、裁剪、像素合并和可编程序列等智能传感器内置功能，可简化开发流程并优化数据吞吐量。其MIPI CSI-2接口（1个或2个通道）和I²C控制确保了与嵌入式处理平台的无缝连接。

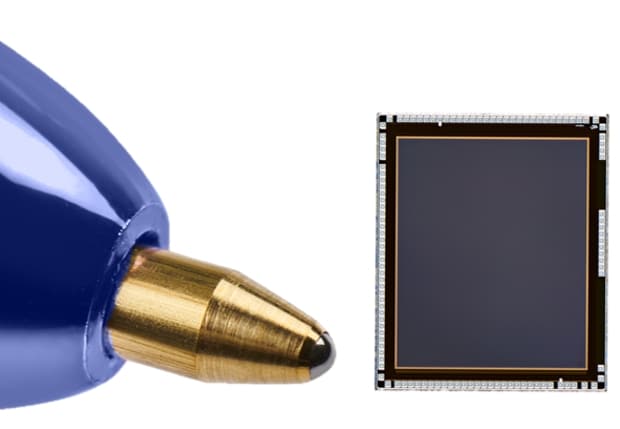

这些传感器提供了无与伦比的灵活性。VD56G3提供传感器裸片形式，适用于超紧凑型摄像头模块；而VB56G3则采用OBGA封装，可直接集成到PCB上。它们还属于一个传感器系列，该系列还包括彩色 (RGB) 版 VD66GY和VB66GY，以及RGB-NIR版本VD16GZ和VB16GZ，从而提供更大的灵活性。
借助一站式传感器板、评估模块和免费驱动程序的支持，VD56G3和VB56G3不仅加速了开发进程，还使工程师能够轻松、自信地打造创新的高性能成像解决方案。
-
所有功能
- 分辨率：153万像素 (1124 x 1364)
- 色度：单色
- 光学格式：1/4'' (4.61 mm)
- 先进的像素技术：
- 像素间距：2.61 µm
- 快门类型：全局快门
- 技术：GS（全局快门）、BSI（背照式）、CDTI（连续数字时间积分）和3D堆叠（三维堆叠）。
- 嵌入式特性：
- 图像质量优化：自动曝光、缺陷像素校正、像素合并等。
- 数据和帧率优化：裁剪、子采样等。
- 其他：场景管理、温度传感器等。
- 接口：
- 输出：MIPI CSI-2（1个或2个通道），支持RAW8和RAW10输出格式
- 控制：I²C
- 全面的评估硬件：
- VD56G3 Promodule (CAM-56G3)
- VD56G3 S-Board (STEVAL-56G3MAI)
- EVK Main (STEVAL-EVK-U0I)
- 兼容的软件工具：
- PC评估软件：STSW-IMG501
- PC软件开发套件 (SDK)：STSW-IMG507_56G3
- 嵌入式平台驱动程序：STSW-IMG502
