产品概述
描述

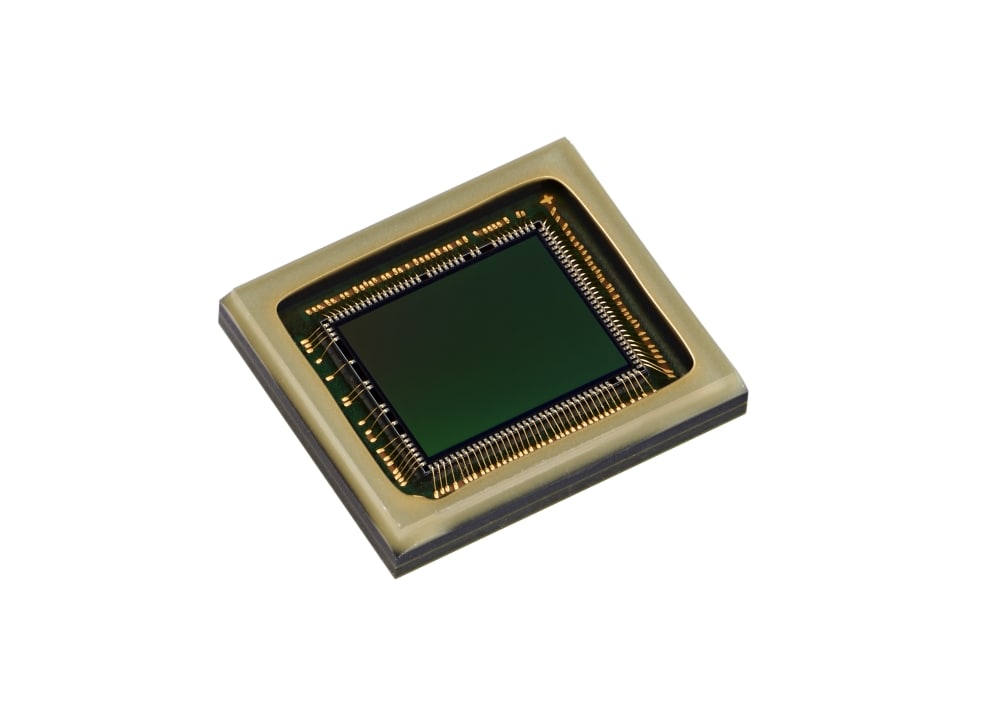

VB1740和VD1740是一款2.7 MP图像传感器，具有卷帘快门和全局快门两种模式。
在卷帘快门模式下，VB1740和VD1740通过MIPI CSI-2接口输出单个HDR彩色帧。这可通过将短曝光和长曝光相结合实现。此外，用户还可以激活一个功能，以将RGB NIR模式转换为RGGB格式。这种格式兼容所有标准汽车ECU（电子控制单元）。
在全局快门模式下，RGB像素可将NIR图像升级为全分辨率显示图像。得益于NIR像素和RGB像素的独立曝光，NIR信息的创新使用得以实现。
该传感器支持1920×1432分辨率下最高60帧/秒的捕获速率。该器件可以通过I²C串行接口进行全面配置。它还支持通过使用可编程上下文进行灵活的帧对帧配置更改。在多达32个元素的多功能循环中，可以对最多四个上下文进行排序。
该传感器采用SEOOC（独立安全单元）设计。其符合ISO26262标准和ASIL-B安全级别的要求。
VB1740和VD1740具备完整的网络安全功能集。
-
所有功能
- 符合车规级标准
- 正在进行AEC-Q100 2级认证
- 工作结温范围：-40 °C至125 °C
- 符合ISO26262标准，支持ASIL B系统集成
- 网络安全功能
- 混合2.7 MP全局和卷帘快门特性
- 3D堆叠传感器40 nm/65 nm
- 2.7 MP传感器 (1920 x 1432)
- 2.25 µm x 2.25 µm BSI（背照式）像素
- RGB/NIR像素技术，支持RGB NIR 4 x 4模式
- 图像阵列大小：4.3 mm x 3.2 mm
- 光学格式：1/3英寸
- 裸片或OBGA封装
- 创新功能
- 双重曝光控制（RGB和IR）
- 片上拜耳化ISP（图像信号处理器）
- 片上彩色HDR（高动态范围）合并
- 片上NIR智能升级
- 4个可编程上下文，采用多功能序列，多达32个元素
- 接口
- 四通道发射器MIPI CSI-2，每通道高达1.5 Gbps（MIPI CSI-2 copyright© 2005-2010 MIPI alliance, inc.摄像头串行接口2 (CSI-2) 标准1.0版）
- 6个可编程GPIO(通用输入/输出)，用于控制LED（发光二极管）
- 输出与传感器集成周期同步
- PWM（脉宽调制）控制
- 快速模式+ I²C控制接口
- 独特的成像性能
- 峰值量子效率25% @ 940 nm
- 卷帘快门模式下HDR线性动态范围高达100 dB
- 全分辨率下速率高达60帧/秒
- 超低噪音
- 符合车规级标准
