X-NUCLEO-OUT07A1

描述

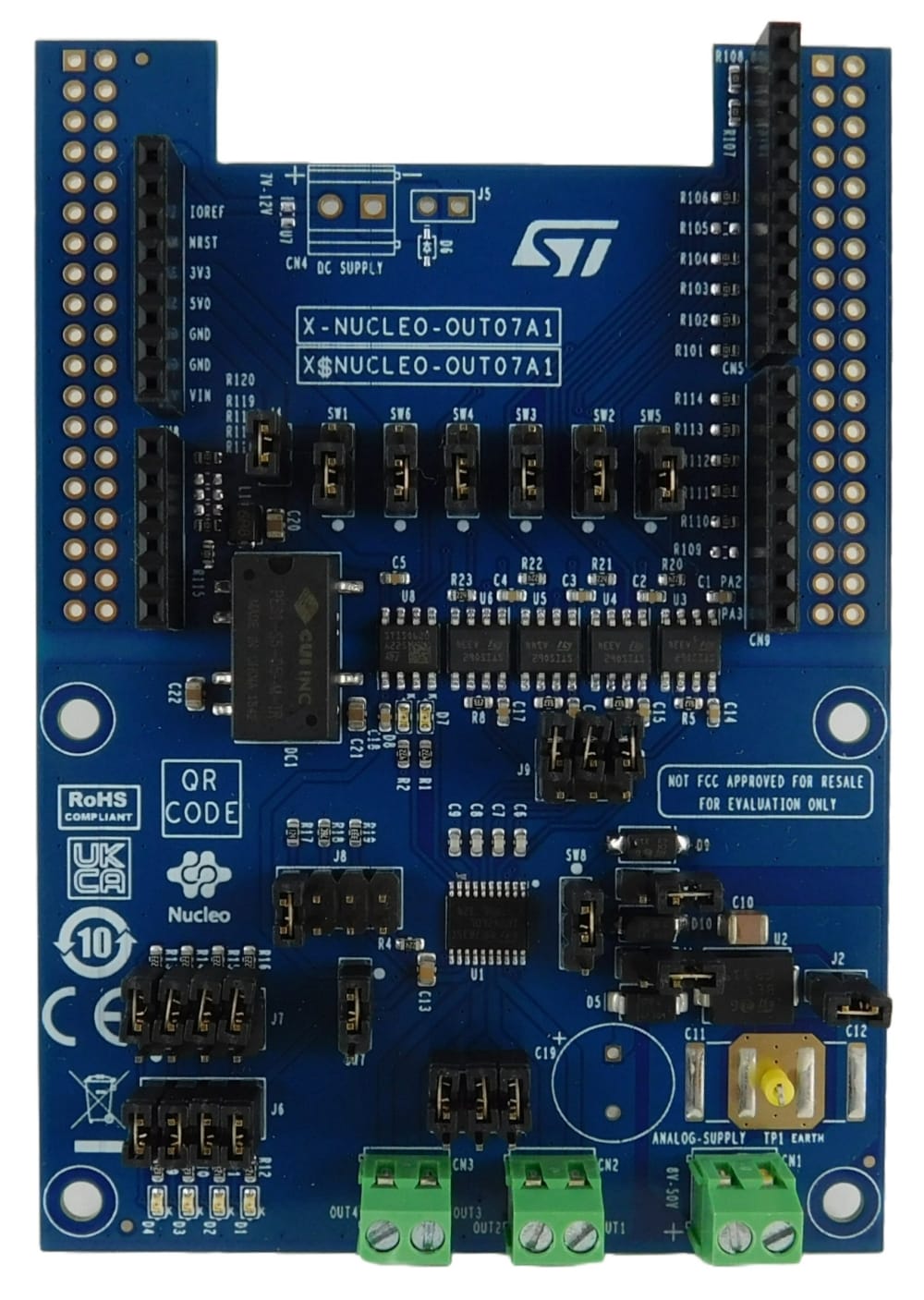

X-NUCLEO-OUT07A1工业数字输出扩展板面向STM32 Nucleo，可提供强大而灵活的环境，适用于评估连接到0.5 A工业负载的数字输出模块中IPS4260LM（四通道低侧智能功率固态继电器）的驱动和诊断能力。

通过正确设置J9和J10（见下文），可以实现双通道和单通道配置。

X-NUCLEO-OUT07A1通过STISO620和STISO621以及Arduino®R3连接器与STM32 Nucleo上的微控制器相连。该扩展板可以连接到NUCLEO-F401RE或NUCLEO-G431RB开发板，

数字隔离器STISO620和STISO621（具有2.8k VRMS电隔离）以及隔离式DC-DC DC1（具有3k VDC电隔离）可防止逻辑侧受到进程侧典型恶劣环境的影响。

逻辑侧是MCU的应用侧，由VISO_L电源轨供电（3.3 V或5.0 V）。当X-NUCLEO-OUT07A1堆叠在NUCLEO-F401RE或NUCLEO-G431RB之上时，如果通过USB连接线连接到PC/笔记本电脑，则VISO_L由Nucleo板供电。如果X-NUCLEO-OUT07A1独立使用，则VISO_L可以由CN6[4]（SW1 = 闭合1-2）或CN6[5]（SW1 = 闭合2-3）供电。

进程侧是电隔离层之外的应用侧。进程侧有两个电源轨：5V_P电源轨 (5.0 V) 以及10V_P电源轨（SW7闭合1-2）和V_FIELD_RP电源轨（SW7闭合2-3）中的一个。

5V_P电源轨和10V_P电源轨均由DC1生成，而V_FIELD_RP电源轨由外部电源供电。

5V_P电源轨为数字隔离器和红色诊断LED指示灯D7（开路负载检测）和D8（过载和过热诊断）供电。

10V_P电源轨为IPS4260LM (U1) 供电：负载用于连接CN2[1, 2]和CN3[1, 2]连接器及进程侧电源轨（典型值为24 V）。电源进程侧电源轨的参考轨（接地端）也必须连接到CN1[2]。

或者，由V_FILED_RP电源轨（SW7闭合2-3）为U1供电：负载用于连接CN2[1, 2]和CN3[1, 2]连接器及进程侧电源轨（典型值为24 V）。电源进程侧电源轨的正极和接地端必须分别连接到CN1[1]和CN1[2]。

借助SW8，可以选择使用哪种外部TVS来实现电感负载退磁以及维持输出级上的浪涌脉冲。如果设置为SW8闭合1-2，则选择D9：此选择在U1由10V_P或V_FIELD_RP电源轨供电时均有效。如果设置为SW8闭合2-3，则选择D10：此选择仅在U1由V_FIELD_RP供电时有效。

集成在U1中的四个低侧电源开关可以通过控制信号IN1_L、IN2_L、IN3_L和IN4_L激活/停用：默认情况下，这些信号由CN5[2,1]和CN9[8,7]通过SW2[1-2]、SW3[1-2]、SW4[1-2]进行控制（IN4_L直接连接到U6）。.

通过闭合J6[1-2, 3-4, 5-6, 7-8]，可以启用四个板载绿色LED指示灯D1、D2、D3和D4：这些指示灯根据集成在U1中的相应低侧电源开关（OUT1、OUT2、OUT3、OUT4）的状态（活动/非活动）打开/关闭。

用户可以通过J8[7-8]使能/禁止U1提供的截止功能：断开（截止已激活）或闭合（截止已禁止）。

此外，借助J8[1-2, 3-4, 5-6]，用户可以设置所需的电流限制水平（J8[1-2] ==> 0.5A；J8[3-4] ==> 1A；J8[5-6] ==> 2A）。借助J9和J10，用户可以轻松并联输入和输出通道，并实现双通道低侧（J9[1-2, 5-6]和J10[1-2, 5-6]）或单通道低侧（J9[1-2, 3-4, 5-6]和J10[1-2, 3-4, 5-6]）。

U1提供的开路负载检测功能仅在J7[1-2, 3-4, 5-6, 7-8]闭合时使能。请注意，当J7断开时，D7的信号传输必须忽略。

两个累计诊断信号FLT_L（过载和过热）和OL_L（开路负载）分别在CN9[6] (SW6[1-2]) 和CN9[5]上可用。

四个每通道过载诊断信号DIAG1_L、DIAG2_L、DIAG3_L、DIAG4_L分别在CN5[10] (SW5[1-2])、CN5[9]、CN8[6]和CN8[5]上可用。

此外，也可以评估由堆叠在其他扩展板上的X-NUCLEO-OUT07A1组成的系统。
