产品概述
描述

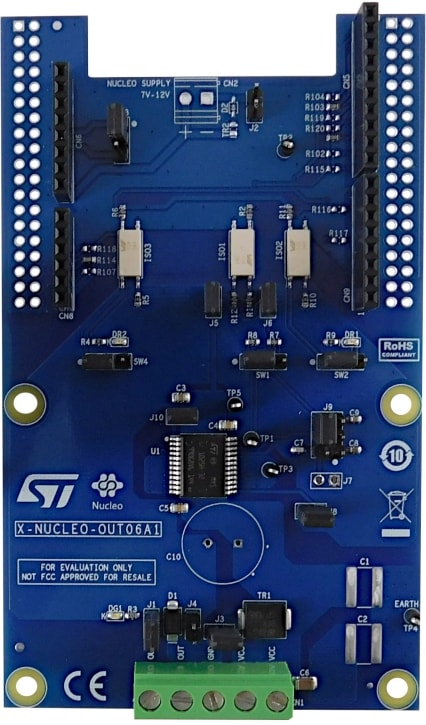

X-NUCLEO-OUT06A1工业数字输出扩展板为STM32 Nucleo提供强大而灵活的环境，适用于评估IPS1025H-32单通道高边智能功率固态继电器在连接5.7 A工业负载的数字输出模块中的驱动和诊断能力。
X-NUCLEO-OUT06A1通过由GPIO引脚和Arduino UNO R3连接器驱动的5 kV光耦元件与STM32 Nucleo上的微控制器相连。
该扩展板可以连接到NUCLEO-F401RE或NUCLEO-G431RB开发板。
此外，还可评估由最多四块堆叠的X-NUCLEO-OUT06A1扩展板组成的系统。
例如，由四块X-NUCLEO-OUT06A1扩展板组成的系统可用于评估一个4通道数字输出模块。
-
所有功能
- 基于IPS1025H-32单路高边开关，其特征如下：
- 工作范围可达60 V
- 低功耗 (RON(MAX) = 25 mΩ)
- 支持感性负载的快速衰减
- 智能驱动容性负载
- 欠压锁定
- 过载和过温保护
- PSSO24 封装
- 应用板工作范围：8 V至33 V/0 A至5.7 A
- 扩展工作电压范围（J3断开）可达60 V
- 绿色LED指示输出开/关状态
- 红色LED指示过载/过热诊断
- 5 kV电气隔离
- 电源轨反向极性保护
- 符合IEC61000-4-2、IEC61000-4-3、IEC61000-4-4、IEC61000-4-5、IEC61000-4-8等EMC标准
- 与STM32 Nucleo开发板兼容
- 配有Arduino UNO R3连接器
- 通过CE认证：
- EN 55032:2015 + A1:2020
- EN 55035:2017 + A11:2020
- 符合RoHS和中国RoHS标准
- 基于IPS1025H-32单路高边开关，其特征如下：
