产品概要
描述

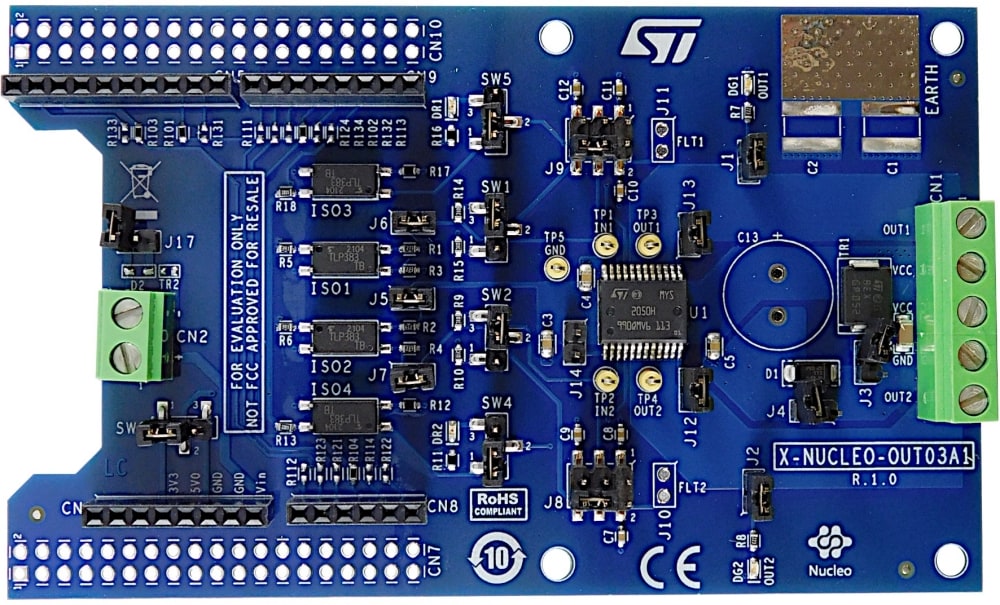

面向STM32 Nucleo的X-NUCLEO-OUT03A1工业数字输出扩展板为2A（典型）数字输出模块提供强大而灵活的环境，用于评估连接到2.5A（最高）工业负载的数字输出模块中的IPS2050H（双通道高侧智能功率固态继电器）的驱动和诊断能力。
X-NUCLEO-OUT03A1通过由GPIO引脚和Arduino UNO R3（默认配置）和ST morpho（可选，未安装）连接器驱动的5 kV光耦元件与STM32 Nucleo上的微控制器相连接。
该扩展板可以连接到NUCLEO-F401RE或NUCLEO-G431RB开发板。
此外也可以评估由四块堆叠的X-NUCLEO-OUT03A1扩展板组成的系统。
例如，由四块X-NUCLEO-OUT03A1扩展板组成的系统允许您评估一个8通道数字输出模块（每个模块的最大电流能力为2.5A）。
-
性能一览
- 基于IPS2050H双高侧开关，其特征如下：
- 工作范围可达60V/2.5A
- 低功率耗散（RON(MAX) = 50 mΩ）
- 感性负载的快速衰减
- 智能驱动容性负载
- 欠压锁定
- 单通道过载和过温保护
- PSSO24 封装
- 应用板工作范围：8 - 33 V/0 - 2.5 A
- 扩展工作电压范围（J3断开）可达60 V
- 绿色LED指示输出开/关状态
- 红色LED用于每个通道的诊断（过载和过热）
- 5 kV电隔离
- 电源轨反向极性保护
- EMC符合IEC61000-4-2、IEC61000-4-3、IEC61000-4-5
- 与STM32 Nucleo开发板兼容
- 配有Arduino UNO R3连接器
- CE认证
- 符合RoHS和中国版RoHS标准
- 基于IPS2050H双高侧开关，其特征如下：
