产品概述
描述

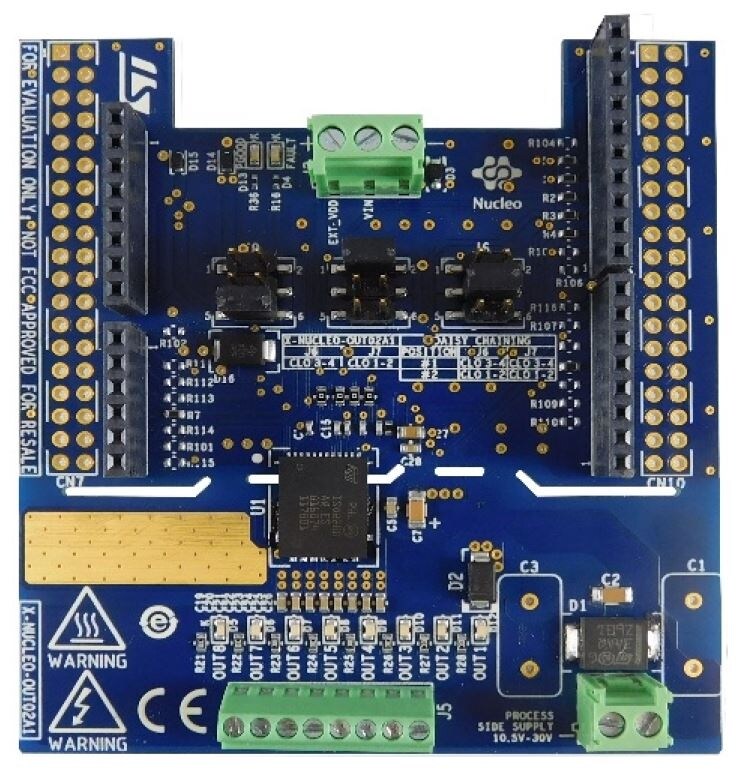

X-NUCLEO-OUT02A1是面向STM32 Nucleo的工业级数字输出扩展板。它可提供强大而灵活的评估环境，适用于评估ISO8200AQ八路高侧智能电源固态继电器（内置电气隔离和20 MHz SPI控制接口）在连接0.7 A工业负载的数字输出模块中的驱动和诊断能力。
X-NUCLEO-OUT02A1直接与由GPIO引脚和Arduino® R3连接器驱动的STM32 Nucleo上的微控制器相连。
微控制器和处理级之间的电气隔离由ISO8200AQ保证。
该扩展板可以连接到NUCLEO-F401RE或NUCLEO-G431RB开发板。
此外，还可以评估支持菊花链功能的16通道数字输出系统，该系统通过两块堆叠的X-NUCLEO-OUT02A1扩展板实现。
-
所有功能
- 基于ISO8200AQ设计，主要特性包括：
- 内置4 kV电气隔离
- 逻辑端与过程端之间采用射频通信，抗噪能力优异
- 功耗极低 (RON(MAX) = 220 mΩ)
- 支持感性负载的快速衰减
- 逻辑端20 MHz SPI接口
- VCC电源正常诊断
- 过载和过热保护（带热关断和诊断）
- 采用QFN-32L (9x11x1 mm) 封装
- 工作电压范围：10.5 V至33 V
- 8个绿色LED指示输出开关状态
- 红色LED指示过程电源状态（正常/故障）
- 红色LED指示过载/过热状态
- 电源反向极性保护
- 符合IEC61000-4-2、IEC61000-4-3、IEC61000-4-5等EMC标准
- 兼容STM32 Nucleo开发板
- 配有Arduino® UNO R3连接器
- 通过CE认证
- 符合RoHS和中国RoHS标准
- 基于ISO8200AQ设计，主要特性包括：
