产品概述
描述

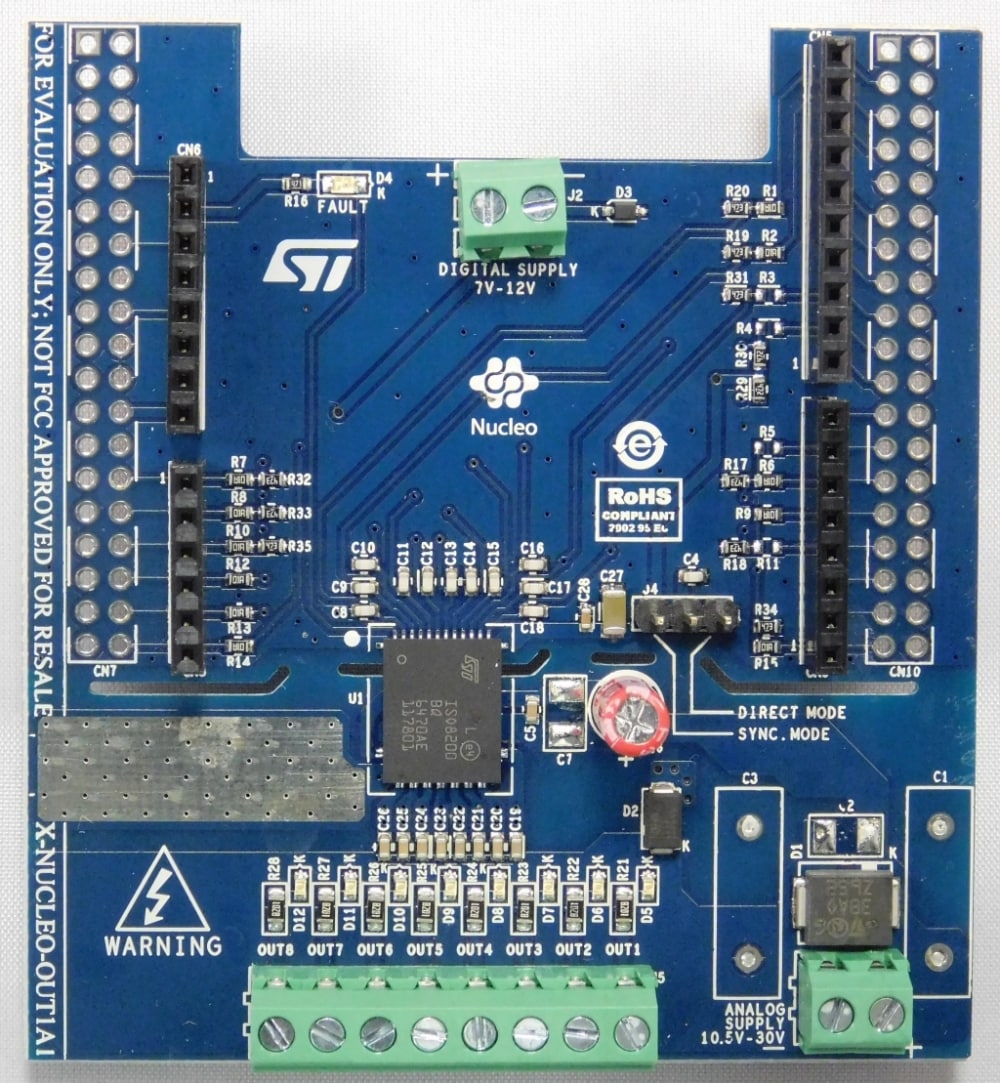

X-NUCLEO-OUT01A1是为STM32 Nucleo设计的基于ISO8200BQ的工业数字输出扩展板。
它提供了一个价格合理且易于使用的解决方案，包括嵌入工业电源开关驱动器应用中的电隔离。
Arduino™UNO R3连接器兼容性使其能够连接以下STM32 Nucleo开发板：NUCLEO-F103RB、NUCLEO-F302R8和NUCLEO-F401RE。
X-NUCLEO-OUT01A1可连接到X-NUCLEO-PLC01A1上，以获得具有8个输入和16个输出的功能强大的工业PLC。
可以通过X-NUCLEO-IDW01M1增加无线通信功能，在智能设备上建立通信，以远程管理PLC。为此，专门面向Android™和iOS™系统提供一个ST-PLC app。
该评估板的设计目的是满足行业标准要求。
-
所有功能
- 在STM32 Nucleo上启用工业可编程逻辑控制器（PLC）功能
- ISO8200BQ 电流隔离八通道高侧智能功率固态继电器
- 工作电压：10.5 V至33 V
- 每个通道的最大工作输出电流IOUT = 700 mA
- 状态LED：故障，热保护
- 兼容Arduino® UNO R3连接器
- 符合EMC标准：
- IEC61000-4-2：8kV接触放电和15kV空气放电
- IEC61000-4-3：输出和供电线路上的4kV放电
- IEC61000-4-5：输出和供电线路上的2kV放电
- 与STM32 Nucleo板兼容
- 通过RoHS认证
