产品概述
描述
不建议在新设计中使用X-NUCLEO-NFC05A1。请评估X-NUCLEO-NFC08A1。

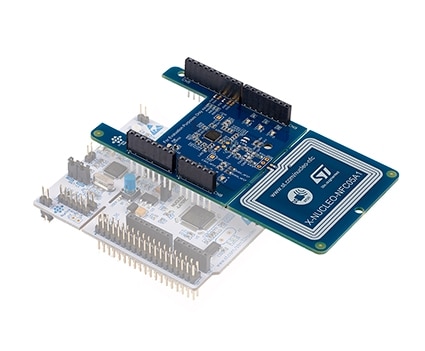

X-NUCLEO-NFC05A1是基于ST25R3911B的NFC读卡器扩展板。
该扩展板经配置可支持ISO14443A/B、ISO15693、FeliCa™和AP2P通信。
默认配备VHBR兼容匹配电路，可实现高达3.4 Mbps的比特率。
ST25R3911B在读卡器模式下管理标准应用（如NFC、近场和远场HF RFID标准）的帧编码和解码。
ST25R3911B支持ISO/IEC 14443 Type A和B、ISO/IEC 15693（仅单副载波）和ISO/IEC 18092通信协议。它还支持NFC Forum 1、2、3、4和5类标签的检测以及读/写操作。内置低功耗电容传感器，可在不开启读卡器场的情况下实现超低功耗唤醒。
同时支持传统的感应唤醒（可选择振幅或相位测量）。
此外，自动天线调谐 (AAT) 技术使其能在金属部件附近和/或变化环境中工作。
-
所有功能
- 板上NFC读卡器IC：ST25R3911B
- 47 mm x 34 mm，四圈，蚀刻在PCB上的13.56 MHz感应天线及相关调谐电路
- 6个通用LED
- ISO 18092 (NFCIP-1) 有源P2P
- 支持ISO 14443A和ISO14443B
- 支持ISO 15693
- FeliCa™
- VHBR
- 6.8 Mbit/s AFE和PCD到PICC帧处理
- 3.4 Mbit/s PICC到PCD帧处理
- 采用差分天线，输出功率可达1.4 W
- 单端配置下，可驱动两个天线
- 电感和电容唤醒
- 自动天线调谐系统
- 透明和流模式实现了兼容MIFARE™ Classic或其他自定义协议
- 配有Arduino™ UNO R3连接器
- 免费提供与STM32Cube兼容的综合开发固件库和ST25R3911B示例
- 支持多板级联的可扩展解决方案
- FCC认证
- 符合RoHS标准
