产品概要
描述

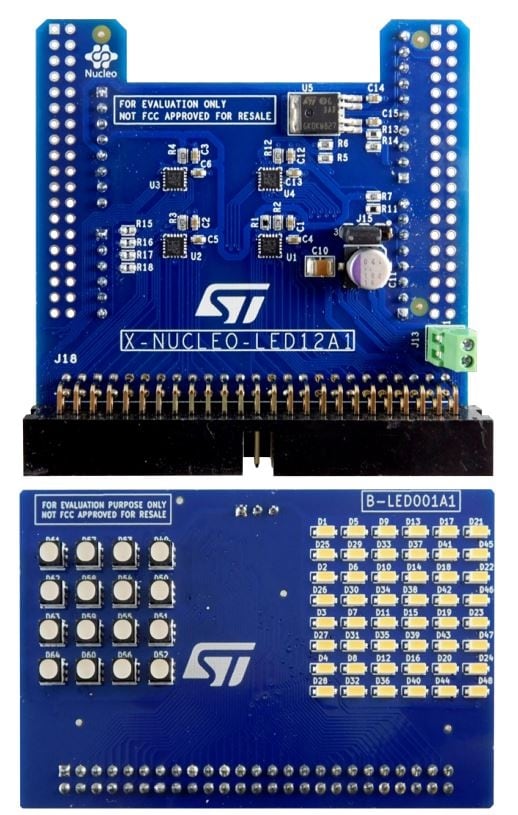

面向STM32 Nucleo的X-NUCLEO-LED12A1 LED驱动扩展板配有四个LED1202器件，可驱动多达48个LED。
LED1202是一款12通道低静态电流LED驱动器，可确保5 V输出驱动能力。每个通道能够提供最高20 mA电流，而裕量电压仅为350 mV（典型值）。
通过8位模拟和12位数字调光控制，可分别调节每个通道的输出电流。
X-NUCLEO-LED12A1扩展板还附带一块额外的LED面板，包含两个LED矩阵：一个6x8白色LED矩阵和一个4x4 RGB矩阵。
LED矩阵可通过连接到J13连接器的外部电源供电，并通过J15跳线选择正确路径，以实现最大可用亮度输出。
-
性能一览
- 四个LED1202器件，可驱动多达48个LED
- 一个用于连接外部LED面板的双排引脚阵列连接器
- 一个用于切换内部/外部LED电源的跳线选择器
- 一个包含48个白色LED/16个RGB LED的面板
- Arduino UNO R3连接器
- 免费提供与STM32Cube兼容的全套开发固件库
- 支持多板堆叠的可扩展解决方案
- 符合RoHS指令与WEEE标准
