产品概要
描述

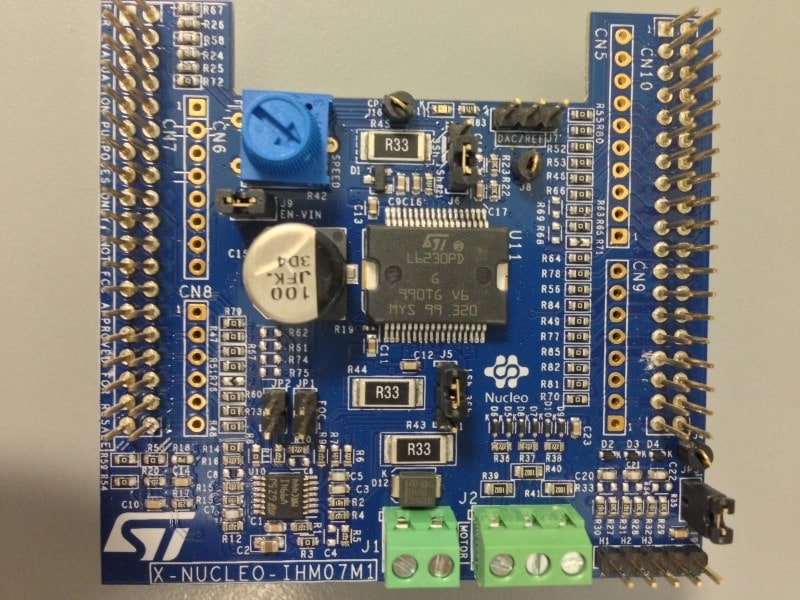

X-NUCLEO-IHM07M1是一款基于L6230的三相无刷直流电机驱动器扩展板（面向STM32 Nucleo）。它为在STM32 Nucleo项目中驱动三相无刷直流电机提供了一个经济实惠且易于使用的解决方案。
X-NUCLEO-IHM07M1与意法半导体的Morpho连接器兼容，并支持添加其他板件，可将此类板件堆叠到一块STM32 Nucleo板上。
用户也可以安装Arduino UNO R3连接器。在该扩展板上使用的驱动器是L6230，这是一款用于三相无刷直流电机的DMOS一体化驱动器，采用PowerSO-36封装 (L6230PD) 并具有过流和热保护。
L6230驱动器具有独立的电流检测功能，针对六步和FOC算法进行了优化。
-
性能一览
- 用于BLDC/PMSM电机的三相驱动器
- 标称工作电压范围为8 V至48 VDC
- 2.8 A输出峰值电流 (1.4 ARMS)
- 工作频率高达100 kHz
- 非耗散性过电流检测和保护
- 交叉导通保护
- 热测量和过热保护
- 兼容STM32 Nucleo开发板
- 完全兼容STM32电机控制SDK
- 配有ST morpho连接器
- 用于电机电流检测的三分流和单分流可配置跳线
- 霍尔/编码器电机传感器连接器和电路
- 调试连接器用于DAC、GPIO等
- 可用于调速的电位计
- 用户LED
- 通过RoHS认证
