产品概述
描述

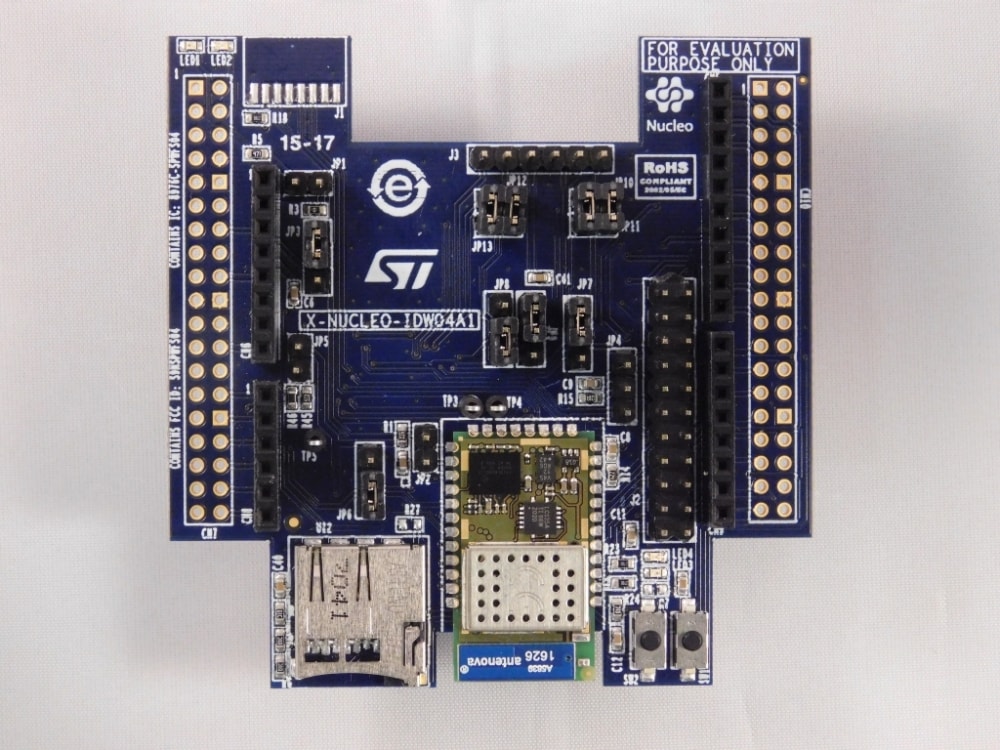

X-NUCLEO-IDW04A1 Wi-Fi评估板基于SPWF04SA模块，扩展了STM32 Nucleo产品组合。SPWF04SA模块集成了STM32 MCU、低功耗Wi-Fi b/g/n SoC（带集成功率放大器和电源管理）以及SMD天线。SPWF04SA模块采用2 MB MCU内部Flash存储器。其中1 Mb用于存储用户文件系统和执行安全固件无线更新 (FOTA)。硬件接口支持使用外部存储器扩展文件系统存储容量，无大小限制。固件包含完整IP协议栈、带SSI的动态网页以及用于与云端服务器文件传输的REST API（收发）。该模块可同时作为套接字服务器和客户端运行。固件支持使用TLS加密的安全套接字，从而确保与云端的端到端安全通信。X-NUCLEO-IDW04A1通过UART串口和SPI接口与STM32 Nucleo开发板上的MCU连接。
-
所有功能
- 基于SPWF04SA Wi-Fi模块
- SPWF04SA模块主要特性：
- 低功耗IEEE 802.11 b/g/n收发器
- 集成SMD天线
- STM32 ARM Cortex®-M4，具有256 KB SRAM和2 MB Flash存储器
- 1 MB用户存储Flash存储器，可通过SD/MMC接口或外部SPI Flash存储器进行扩展
- 集成协议栈：TCP/IP（8个同步TCP/UDP客户端和2个套接字服务器，每个支持最多8个客户端），TLS1.2
- 应用层功能：支持动态网页的Web服务器
- 开源、WEP、WPA2个人版、WPA2企业版安全
- 站点WPS功能
- 系统模式：站点、IBSS和miniAP（最多支持5个客户端STA）
- 通过UART和（安全）无线 (OTA) 更新固件和文件系统
- 提供19个可配置GPIO
- 高级低功耗模式
- 通过UART的简单AT命令集主机接口，或通过SPI的等效专有协议
- 用于客户应用和板上开发的嵌入式实时MicroPython环境
- 兼容STM32 Nucleo开发板
- 配备Arduino® UNO R3和（可选）ST morpho连接器
- 可扩展解决方案：可级联多块板卡，以用于更大型系统
- 免费开发固件库和示例，兼容STM32Cube
- X-NUCLEO-IDW04A1搭载FCC、IC和CE认证的SPWF04SA模块
- 通过RoHS 认证
