产品概要
描述

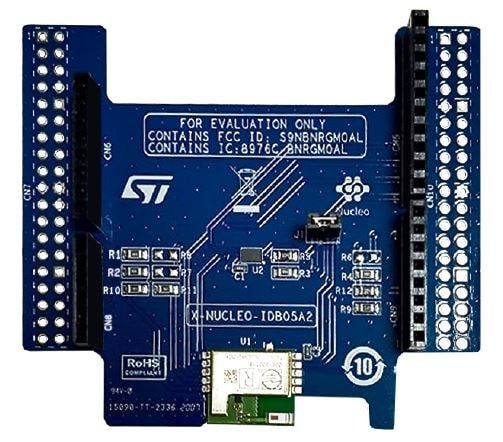

X-NUCLEO-IDB05A2 Bluetooth®低功耗扩展板基于BlueNRG-M0 BLE网络处理器模块。
BlueNRG-M0符合Bluetooth 4.2规范，现已通过FCC和IC认证（FCC ID：S9NBNRGM0AL；IC：8976C-BNRGM0AL）。该模块支持同时担任主/从角色，并且可以同时充当Bluetooth®低功耗传感器和集线器设备。
BlueNRG-M0提供了一个完整的小尺寸RF平台，并集成了无线电、天线、高频和LPO振荡器。
X-NUCLEO-IDB05A2可与ST morpho（未安装）和Arduino UNO R3连接器布局相兼容。
X-NUCLEO-IDB05A2可通过SPI引脚与STM32微控制器相连接，并允许通过更换扩展板上的电阻来更改默认SPI时钟、SPI片选引脚和SPI IRQ。
-
性能一览
- STM32 Nucleo扩展板基于符合Bluetooth v4.2规范，且已通过FCC和IC认证的BlueNRG-M0模块（FCC ID：S9NBNRGM0AL；IC：8976C-BNRGM0AL）
- BlueNRG-M0主要特性：
- 嵌入式Bluetooth®低功耗协议栈（GAP、GATT、SM、L2CAP、LL、RFPHY）
- 嵌入式BlueNRG-MS网络处理器
- 板上芯片天线
- 小型封装：11.5 mm x 13.5 mm
- 配有Arduino UNO R3连接器
- 可扩展解决方案，能够级联多块板，以用于更大型系统
- 适用于BlueNRG-MS的免费综合开发固件库和样本，兼容STM32Cube固件
- 符合RoHS标准
特别推荐
所有资源
| Resource title | 版本 | Latest update | Actions | Details | 下載 |
|---|
Board Manufacturing Specifications (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| ZIP | 1.0 | 15 Apr 2020 | 15 Apr 2020 |
BOM (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| 1.0 | 15 Apr 2020 | 15 Apr 2020 |
Schematic Pack (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| 1.0 | 15 Apr 2020 | 15 Apr 2020 |
Quality and Reliability
| Part Number | Marketing Status | Package | Grade | 符合RoHS级别 | WEEE Compliant | Material Declaration** |
|---|---|---|---|---|---|---|
| X-NUCLEO-IDB05A2 | Active 产品已量产 | CARD | Industrial | Ecopack2 | Yes | |
X-NUCLEO-IDB05A2
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
