产品概要
描述

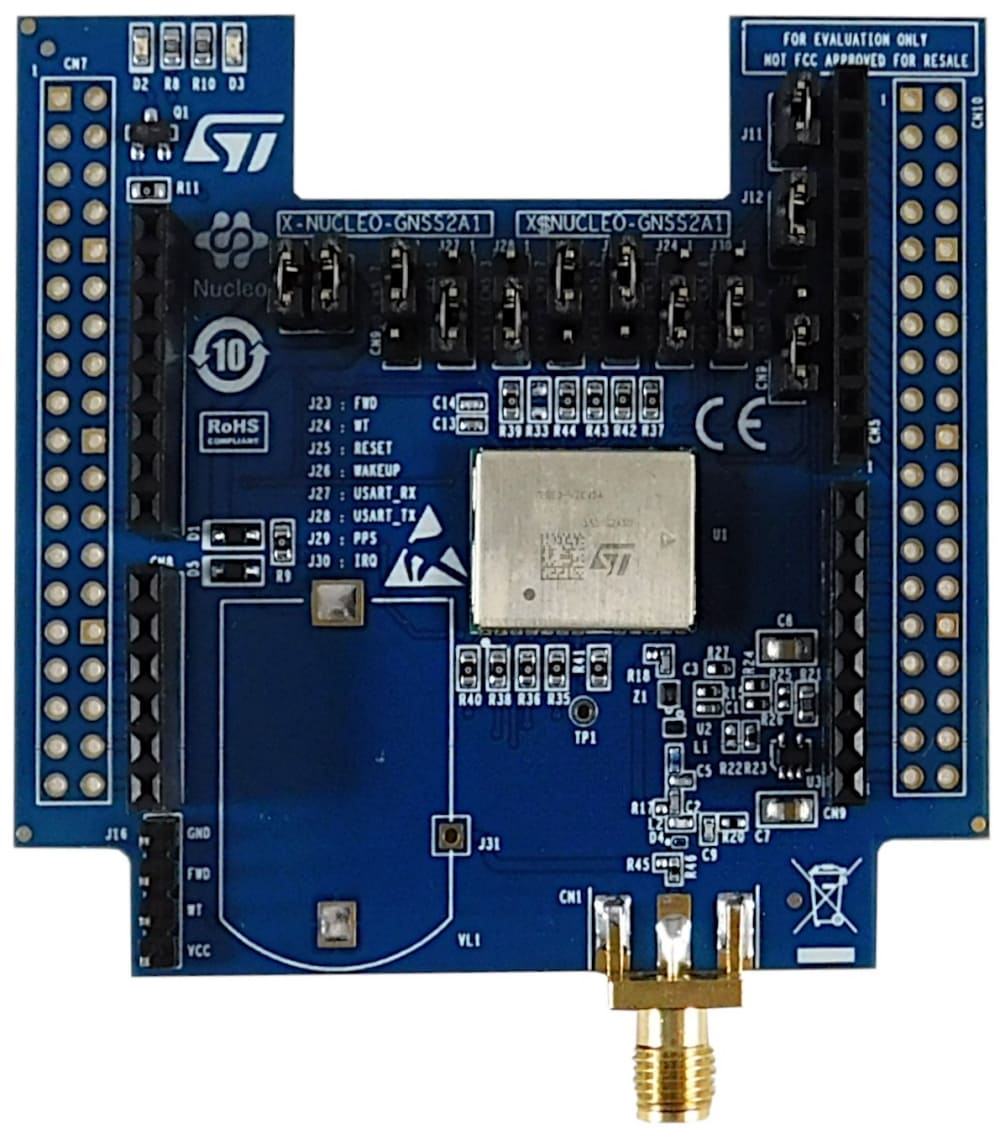

X-NUCLEO-GNSS2A1扩展板基于Teseo-VIC3DA微型GNSS模块。它是一款经济实惠、易于使用的全球导航卫星系统（GNSS）模块，嵌入TeseoIII单晶片独立定位接收器IC，可在STM32 Nucleo项目的不同配置中使用。
Teseo-VIC3DA是一款紧凑型(16.0 x 12.2 mm)模块，由于采用了板载温度补偿晶体振荡器(TCXO)和专用实时时钟(RTC)振荡器，缩短了首次定位时间(TTFF)，因此具有出色的精度。
Teseo-VIC3DA模块通过运行GNSS固件(X-CUBE-GNSS1)来执行所有GNSS操作，包括获取、跟踪、导航和数据输出，无需任何外部存储器支持。
X-NUCLEO-GNSS2A1扩展板与Arduino UNO R3连接器和ST morpho连接器兼容。可插入STM32 Nucleo开发板，并与其他STM32 Nucleo扩展板堆叠。
-
性能一览
- 工作电源电压：3.3 V
- 环境温度：-40/+85°C
- 灵敏度： -163 dBm（跟踪模式）
- 接口：
- 一个UART端口
- 一个I²C端口
- 可配置数字I/O时间脉冲
- 用于唤醒的EXTINT输入
- NMEA协议
- 辅助GNSS：
- 自主AGNSS
- 基于实时服务器
- 同时多星座：
- GPS
- Galileo
- Glonass
- BeiDou
- QZSS
- 与STM32 Nucleo开发板兼容
- 兼容Arduino UNO R3连接器
- Teseo-VIC3DA航迹推测汽车固件
- 提供FWD和WHEELTICK信号
- 汽车级GNSS和6轴惯性传感器
- RF路径上的LNA和SAW滤波器
- SMA母天线连接器
- 符合RoHS指令与WEEE标准
所有资源
| Resource title | 版本 | Latest update | Actions | Details | 下載 |
|---|
Board Manufacturing Specifications (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| ZIP | 1.0 | 07 Sep 2022 | 07 Sep 2022 |
BOM (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| 1.0 | 07 Sep 2022 | 07 Sep 2022 |
Schematic Pack (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| 1.0 | 07 Sep 2022 | 07 Sep 2022 |
Quality and Reliability
| Part Number | Marketing Status | Package | Grade | 符合RoHS级别 | WEEE Compliant | Material Declaration** |
|---|---|---|---|---|---|---|
| X-NUCLEO-GNSS2A1 | Active 产品已量产 | CARD | Industrial | Ecopack2 | Yes | |
