产品概述
描述

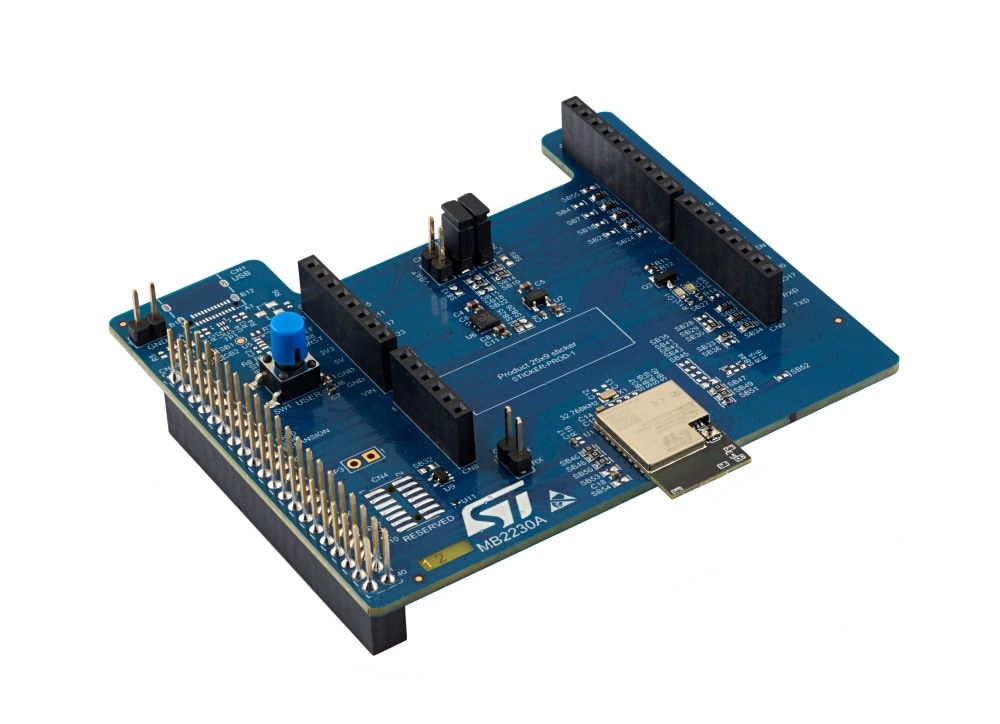

X-NUCLEO-67W61M1扩展板为用户提供了一种经济且灵活的方案，可通过ST67W系列ST67W611M1协处理器模块验证新概念并构建原型。
可以通过SPI经ARDUINO® Uno V3或扩展连接器连接主机。该扩展板可堆叠于Nucleo-64、Nucleo-144和探索板使用。主要支持STM32U5、STM32H5、STM32H7和STM32N6产品系列。
ST67W611M1 LGA模块采用一体化2.4 GHz Wi-Fi® 6/Bluetooth®组合SoC，专为将处理能力、Wi-Fi®/Bluetooth®组合连接功能和板载存储器集成于一个32引脚LGA封装中而设计。
有关ST67W611M1协处理器模块的更多详细信息，请访问www.st.com参阅其数据手册。
-
所有功能
- ST67W611M1模块，32引脚4边LGA 1.27 mm间距 (12.28 x 17.28 x 2.2 mm) 封装，包含：
- 2.4 GHz Wi‑Fi®/Bluetooth®一体化组合SoC
- Wi‑Fi® 6协处理器，支持IEEE 802.11 b/g/n/ax标准
- 单频段2.4 GHz
- 低功耗Wi-Fi®，支持多种睡眠模式
- PCB天线和天线连接器
- 用户LED
- 用户按钮
- 板载连接器：
- ARDUINO® Uno V3
- Raspberry Pi® 40针GPIO排针接口
- 可扩展解决方案，能够级联多块板，以用于更大型系统
- 免费、全面的开发固件库和示例，兼容用于STM32Cube的X-CUBE-ST67W61扩展软件包
- ST67W611M1模块，32引脚4边LGA 1.27 mm间距 (12.28 x 17.28 x 2.2 mm) 封装，包含：
