产品概述
描述

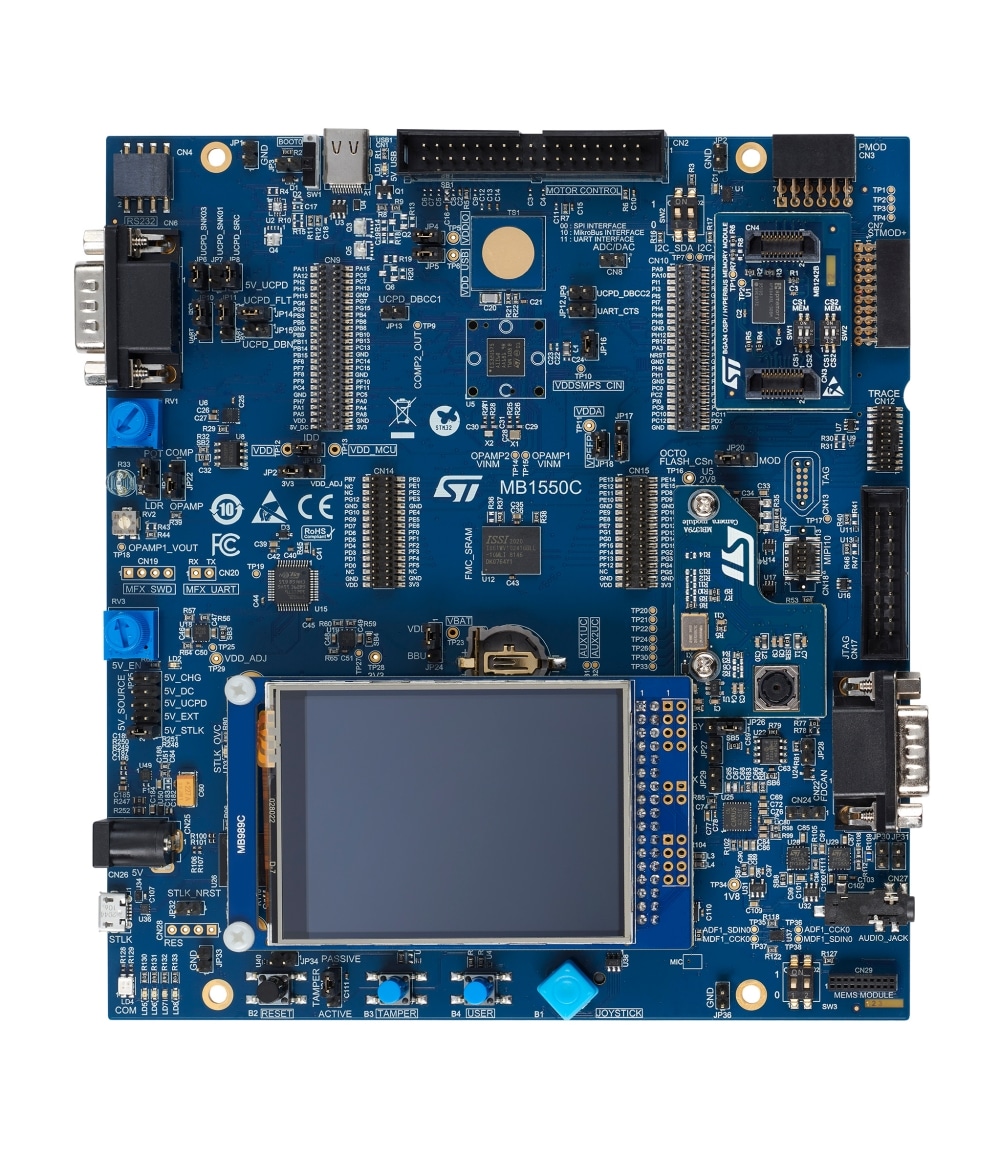

STM32U575I-EV评估板是专为意法半导体基于Arm® Cortex®-M33内核的微控制器设计的完整演示和开发平台，支持Arm® TrustZone®和Armv8-M主流安全扩展。
STM32U575I-EV评估板基于超低功耗的STM32U575AII6Q微控制器，具备以下特性：2 MB Flash存储器和786 KB SRAM、一个支持LCD显示的外部存储器接口、两个Octo-SPI存储器接口、一个USB Type-C® 2.0 FS设备和主机（支持USB Power Delivery (UCPD)，符合USB Type-C® r1.2和USB PD规范r3.0）、一个摄像头接口、一个SDMMC接口、一个14位和一个12位ADC、两个12位DAC、两个运算放大器、两个超低功耗比较器、四个用于Σ-Δ调制的数字滤波器、多达16个定时器、支持触摸键功能以及SWD、JTAG和ETM接口调试。
STM32U575I-EV评估板集成了丰富的硬件外设，帮助用户开发应用并全面评估各种外设功能，包括USB Type-C®（支持USB PD）、电机控制连接器、CAN FD收发器、USB 2.0 FS、RS-232、音频DAC、麦克风ADC、点阵TFT LCD、IrDA、IR LED、IR接收器、LDR、SRAM、摄像头接口、Octo-SPI Flash存储器、microSD™卡、Σ-Δ调制器、智能卡插槽、I²C和EEPROM。
子板和扩展连接器为用户连接子板或封装板提供了一种便捷方式，以满足其特定应用需求。
板上的STLINK-V3E调试器支持开箱即用的加载和调试功能，同时提供USB虚拟COM端口桥，进一步提升开发便捷性。
-
所有功能
- 基于STM32U575AII6Q Arm® Cortex®-M33内核的微控制器支持Arm® TrustZone®并具有2 MB Flash存储器、786 KB SRAM，以及嵌入式SMPS，器件采用UFBGA169封装
- 2.8英寸240x320像素、262K颜色的并行端口TFT LCD触摸面板模块
- 500万像素QSXGA CMOS摄像头
- 支持USB Type-C® FS，具备5 V / 500 mA供电与受电功能
- SAI音频编解码器
- ST-MEMS数字麦克风
- ST-MEMS 3D加速度计和3D陀螺仪传感器
- 用于ADC的光敏电阻 (LDR) 和电位计
- 512 Mbit Octo-SPI Flash、16 Mbit SRAM、128 Kbit I²C EEPROM
- 搭载双通道Σ-Δ调制器的电能计量演示
- 4个用户LED
- 复位、篡改和用户按钮
- 带选择按钮的4向操纵杆
- 触摸键按钮
- 开发板连接器
- 5 V电源插孔
- USB Type-C®
- RS-232通信和I²C兼容串行接口
- CAN FD
- 立体声耳机插孔，包括模拟麦克风输入
- 用于ADC输入和DAC输出的连接器
- 智能卡插槽
- microSD™卡座
- 用于备用电源的纽扣电池座
- JTAG和ETM跟踪调试器连接器
- 8位摄像头扩展连接器
- Octo-SPI扩展连接器
- Pmod™和STMod+扩展连接器
- 音频MEMS扩展连接器
- 电机控制接口扩展连接器
- 用于子板或绕线板的扩展连接器
- 灵活的供电选项：ST-LINK、USB VBUS或外部电源
- 具有USB重新枚举功能的板上STLINK-V3E调试器/编程器：大容量存储、虚拟COM端口和调试端口
- 提供全面的免费软件库和示例，可通过STM32CubeU5 MCU软件包获取
- 支持多种集成开发环境 (IDE)，包括IAR Embedded Workbench®、MDK-ARM，以及STM32CubeIDE
