STM32MP157D-EV1

批量生产
Design Win

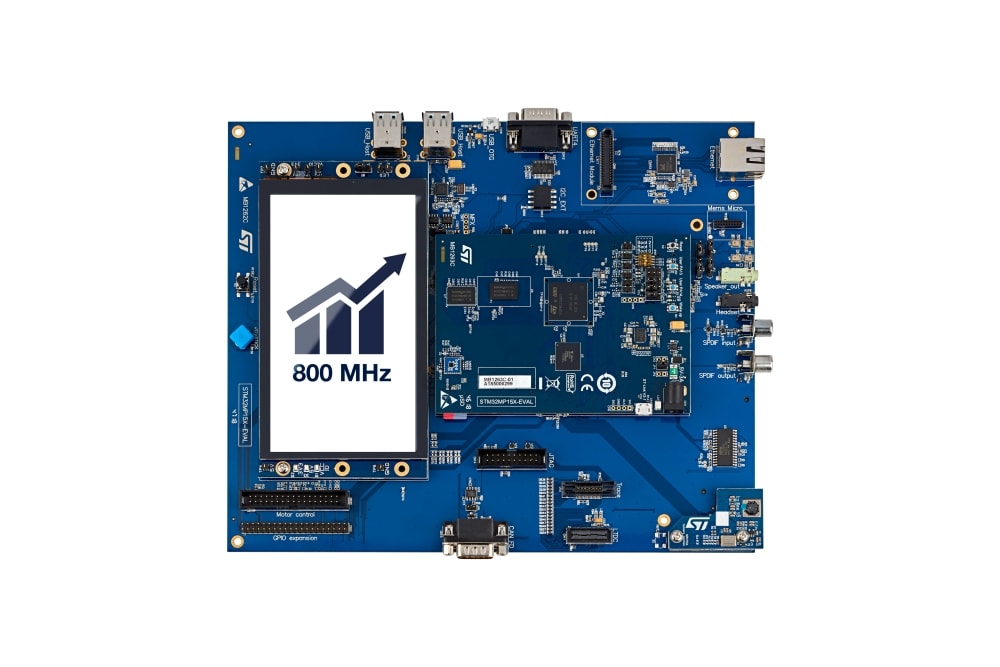

Evaluation board with STM32MP157D MPU

下载数据摘要 Order Direct

产品概述

描述

STM32MP157D-EV1和STM32MP157F-EV1评估板是用于意法半导体STM32MP1系列中基于800 MHz Arm®的双Cortex®-A7 32位和Cortex®-M4 32位MPU的全功能演示和开发平台。这些评估板利用了STM32MP1系列微处理器的功能,支持用户使用STM32 MPU OpenSTLinux Distribution软件(用于主处理器)和STM32CubeMP1软件(用于协同处理器)开发应用程序。

其中包括一个ST-LINK嵌入式调试工具、LED、按钮、一个游戏杆,1-Gbps以太网、CAN FD、一个USB OTG Micro-AB连接器、四个USB主机Type-A连接器、带有触控面板的LCD显示器、摄像头、带有模拟麦克风输入的立体声耳机插孔、四个数字麦克风、一个SPDIF Rx/Tx、智能卡、microSD™卡以及eMMC、NOR和NAND Flash存储器。

为了扩展STM32MP157D-EV1和STM32MP157F-EV1评估板的功能,厂家还提供了用于电机控制和Raspberry Pi®屏蔽的两个GPIO扩展连接器。

  • 所有功能

    • 基于STM32MP157 Arm®的双Cortex®- A7 800 MHz 32位 + Cortex®- M4 32位MPU,采用LFBGA448封装
    • ST PMIC STPMIC1
    • 2个4-Gb DDR3L,16位,533 MHz
    • 2个512-Mbit Quad-SPI Flash存储器
    • 32-Gbit eMMC v5.0
    • 8-Gbit SLC NAND,8位,8位ECC,4-KB PS
    • 符合IEEE-802.3ab标准的1-Gbit/s以太网 (RGMII)
    • USB主机4端口集线器
    • USB OTG HS
    • CAN FD
    • 5.5英寸TFT 720×1280像素,带LED背光、MIPI DSISM接口和电容式触控面板
    • SAI音频编解码器
    • 500万像素,8位摄像头
    • 4个ST-MEMS数字麦克风
    • 智能卡
    • microSD™卡
    • 2个用户LED
    • 2个用户和复位按钮,1个唤醒按钮
    • 带选择按钮的4向游戏杆
    • 5 V/4 A电源
    • 板连接器:
      • 以太网 RJ45
      • 4个USB主机Type-A
      • USB OTG Micro-AB
      • SPDIF RCA输入和输出
      • CAN FD
      • 立体声耳机插孔,包括模拟麦克风输入
      • 用于外部扬声器的音频插孔
      • 电机控制
      • 外部I2C
      • LTDC
      • 跟踪,JTAG,RS-232
      • GPIO扩展连接器(Raspberry Pi®屏蔽功能)
      • MEMS麦克风子板扩展连接器
    • 具有USB重新枚举功能的板上ST-LINK/V2-1调试器/编程器:虚拟COM端口和调试端口
    • STM32CubeMP1和完整的主流开源Linux® STM32 MPU OpenSTLinux Distribution(比如STM32MP1Starter)软件和示例
    • 支持多种集成开发环境(IDE),包括IAR Embedded Workbench®、MDK-ARM,以及STM32CubeIDE
