产品概述
描述

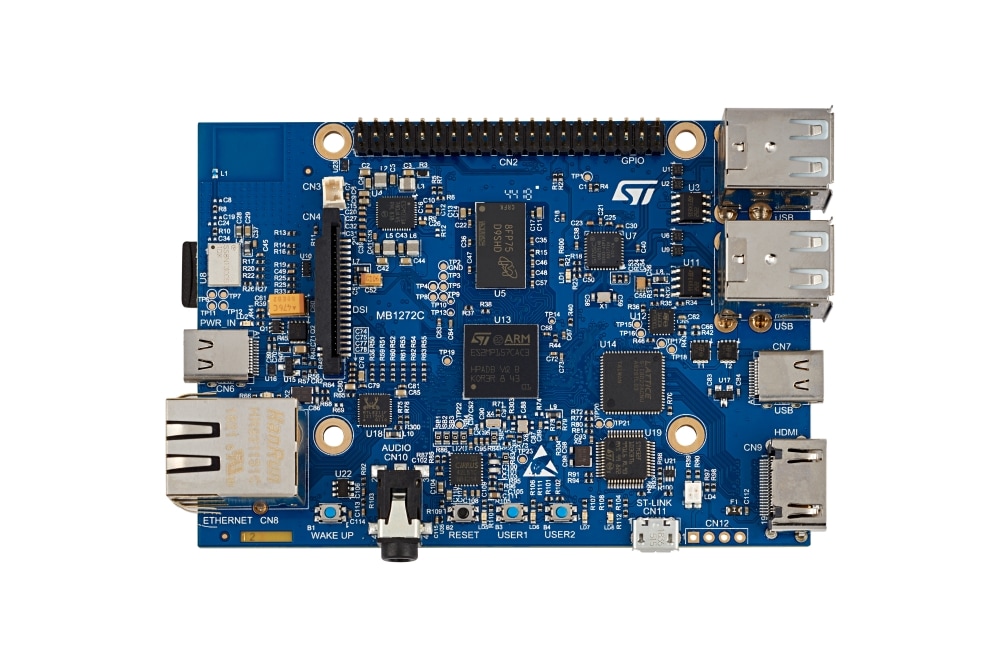

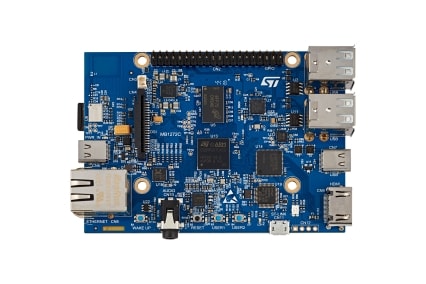

STM32MP157D-DK1和STM32MP157F-DK2探索套件利用了STM32MP157产品线中频率更高的800 MHz微处理器功能，支持用户使用STM32 MPU OpenSTLinux Distribution软件（用于主处理器）和STM32CubeMP1软件（用于协同处理器）轻松开发应用程序。
这些套件包括了ST-LINK嵌入式调试工具、LED、按钮、一个以太网1-Gbit/s连接器、一个USB Type-C®OTG连接器、四个USB主机Type-A连接器、一个HDMI®收发器、一个带模拟麦克风的立体声耳机插孔和一个microSD™连接器。
为了扩展STM32MP157D-DK1和STM32MP157F-DK2探索套件的功能，厂家还提供了用于ARDUINO®和Raspberry Pi®屏蔽的两个GPIO扩展连接器。
此外，STM32MP157F-DK2探索套件还配备了带触控面板的LCD显示器，以及Wi - Fi®和Bluetooth®低功耗功能。
-
所有功能
- 通用特性：
- 基于STM32MP157 Arm®的双Cortex®- A7 800 MHz 32位+ Cortex®- M4 32位MPU，采用TFBGA361封装
- ST PMIC STPMIC1
- 4-Gb DDR3L，16位，533 MHz
- 符合IEEE-802.3ab标准的1-Gbit/s以太网 (RGMII)
- USB OTG HS
- 音频编解码器
- 4个用户LED
- 2个用户和复位按钮，1个唤醒按钮
- 5 V / 3 A USB Type-C®电源输入（未随附）
- 板连接器：
- 以太网 RJ45
- 4个USB主机Type-A
- USB Type-C® DRP
- MIPI DSI®
- HDMI®
- 立体声耳机插孔，包括模拟麦克风输入
- microSD™卡
- GPIO扩展连接器（Raspberry Pi®屏蔽功能）
- ARDUINO® Uno V3扩展连接器
- 具有USB重新枚举功能的板上ST-LINK/V2-1调试器/编程器：虚拟COM端口和调试端口
- STM32CubeMP1和完整的主流开源Linux® STM32 MPU OpenSTLinux Distribution（比如STM32MP1Starter）软件和示例
- 支持多种集成开发环境（IDE），包括IAR Embedded Workbench®、MDK-ARM，以及STM32CubeIDE
- 特定板功能：
- 4英寸TFT 480×800像素，带LED背光、MIPI DSI®接口和电容式触控面板
- Wi‑Fi® 802.11b/g/n
- Bluetooth®低功耗4.1
- 通用特性：
