STM32MP135F-DK

批量生产
Design Win

配备STM32MP135F MPU的探索套件

下载数据摘要 Order Direct

产品概述

描述

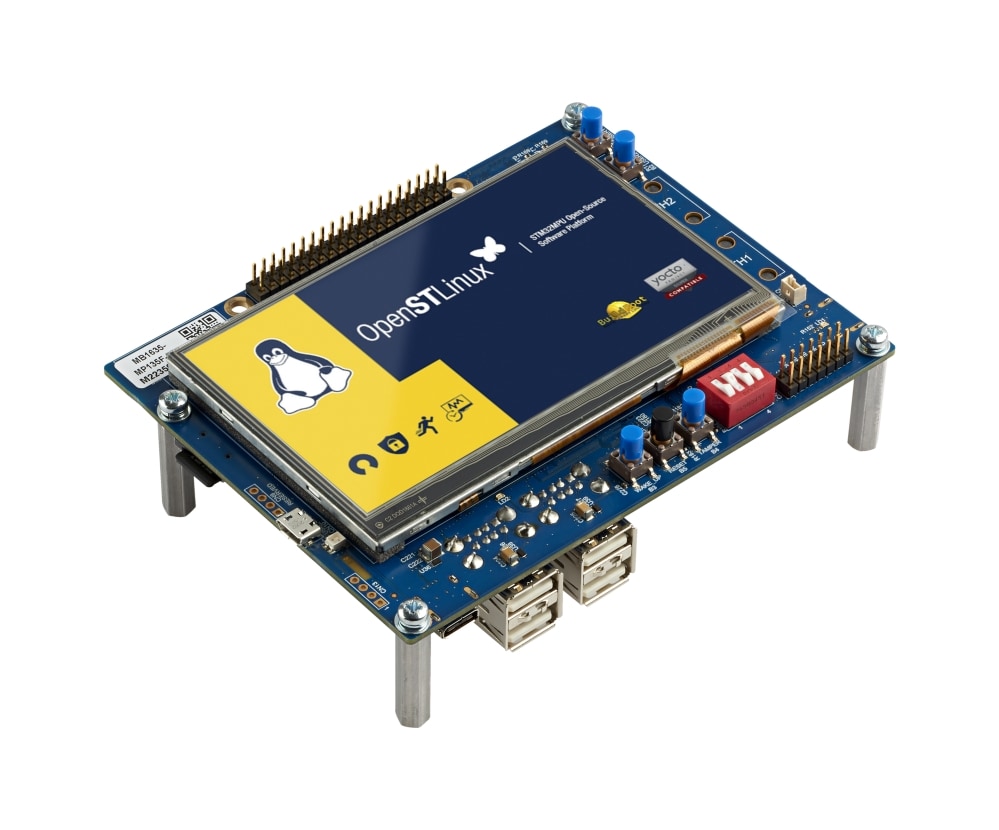

STM32MP135探索套件 (STM32MP135F-DK) 利用1 GHz STM32MP135微处理器的功能,让用户能够使用STM32 MPU OpenSTLinux Distribution软件轻松开发应用程序。

该套件包括了一个ST-LINK嵌入式调试工具、若干LED和按钮、两个10/100 Mbit/s以太网 (RMII) 连接器、一个USB Type-C®连接器、四个USB主机Type-A连接器和一个microSD™连接器。

为了扩展STM32MP135探索套件的功能,厂家还提供了一个用于第三方屏蔽的GPIO扩展连接器。

此外,STM32MP135探索套件还配备了带触控面板的LCD显示器、Wi - Fi®和Bluetooth®低功耗功能以及200万像素CMOS摄像头模块。

此外,该套件还提供了安全启动和加密特性。

  • 所有功能

    • STM32MP135FAF7 MPU,配有Arm®Cortex®A7 32位处理器(1 GHz频率下),采用TFBGA320封装
    • ST PMIC STPMIC1
    • 4-Gb DDR3L,16位,533 MHz
    • 4.3英寸480×272像素LCD显示器模块,带电容式触控面板和RGB接口
    • UXGA 200万像素CMOS摄像头模块(随附),配有MIPI CSI-2®/ SMIA CCP2解串行器
    • Wi‑Fi® 802.11b/g/n
    • Bluetooth®低功耗4.1
    • 双10/100 Mbit/s以太网 (RMII),符合IEEE-802.3u标准,且支持局域网唤醒 (WoL)
    • USB主机4端口集线器
    • USB Type-C® DRP,基于STM32G0器件
    • 4个用户LED
    • 4个按钮(2个用户按钮、1个篡改按钮和1个复位按钮)
    • 1个唤醒按钮
    • 板连接器:
      • 双通道MIPI CSI-2®摄像头模块扩展
      • 2个以太网RJ45
      • 4个USB Type-A
      • USB Micro-B
      • USB Type-C®
      • microSD™卡夹
      • GPIO扩展
      • 5 V / 3 A USB Type-C®电源输入(未随附充电器)
      • 用于备用电源的VBAT
    • 板上电流测量
    • 具有USB重新枚举功能的板上STLINK-V3E调试器/编程器:大容量存储器、虚拟COM端口和调试端口
    • 完整的主流开源Linux® STM32 MPU OpenSTLinux Distribution(比如STM32MP1Starter)软件和示例
    • 支持包括STM32CubeIDE在内的多种集成开发环境 (IDE)
    • 支持裸机运行,用于RTOS (Microsoft® Azure®)
