产品概述
描述

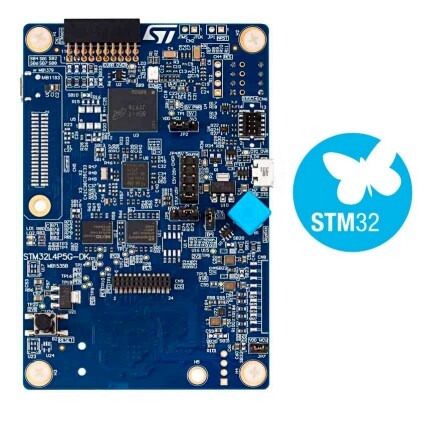

STM32L4P5G-DK探索套件是面向基于意法半导体Arm® Cortex®-M4内核的STM32L4P5AGI6P微控制器的完整演示和开发平台，具有4个I2C总线、3个SPI和6个USART端口、CAN端口、2个SAI端口、12位ADC、12位DAC、内置320 KB SRAM和1 MB Flash存储器、2个Octo‑SPI存储器接口、触摸感应功能、USB OTG FS端口、TFT LCD控制器、灵活存储控制器 (FMC)、8至14位DCMI接口，并支持JTAG调试。
STM32L4P5G-DK探索套件在移植到最终产品之前用作用户应用程序开发的参考设计。
开发板上的各种硬件功能可帮助用户评估所有外设（USB OTG FS、Octo-SPI Flash存储器和PSRAM存储设备、eMMC等）并开发应用程序。ARDUINO® Uno V3和STMod+连接器可轻松连接到面向特定应用的扩展屏蔽或是子板。
板上集成的STLINK-V3E用作STM32 MCU和USB虚拟COM端口桥的嵌入式在线调试器和编程器。
-
所有功能
- STM32L4P5AGI6P微控制器基于Arm® Cortex®内核，具有1 MB Flash存储器和320 KB RAM，采用UFBGA169封装
- 240x240 64位彩色LCD，带有RGB接口（仅限连接器）
- 4 GB板载eMMC
- 板上电流测量
- SAI音频编解码器（仅封装尺寸）
- MEMS数字麦克风（仅封装尺寸）
- 512 Mb Octo‑SPI NOR Flash存储器，支持DDR模式
- 支持DDR模式的64 Mb Octo‑SPI PSRAM存储器
- 2个用户LED
- 复位按钮
- 带选择按钮的4向操纵杆
- 板载连接器：
- 8位摄像头（仅封装尺寸）
- 立体声耳机插孔（仅封装尺寸）
- 带Micro-AB的USB
- 通过USB虚拟COM端口实现的用户界面
- Arm® Cortex® 10引脚1.27 mm间距调试连接器，STDC14尺寸
- ARDUINO® Uno V3扩展连接器
- STMod+扩展连接器
- 灵活的电源选项：
- ST-LINK USB VBUS，USB OTG连接器或外部电源
- 具有USB重新枚举功能的板上STLINK-V3E调试器/编程器：大容量存储、虚拟COM端口和调试端口
- 微控制器供电电压：固定3.3 V，也可通过外部SMPS生成Vcore逻辑电源
- STM32CubeL4 MCU软件包提供全面的免费软件库和示例
- 支持多种集成开发环境 (IDE)，包括IAR Embedded Workbench®、MDK-ARM，以及STM32CubeIDE
