产品概述
描述

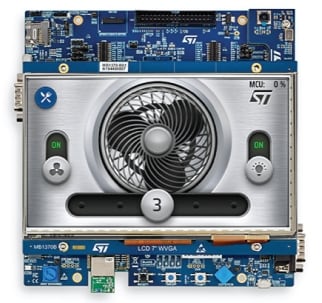

STM32H7B3I-EVAL评估板是基于Arm® Cortex®-M7内核的STM32H7B3LIH6Q微控制器的完整演示和开发平台。STM32H7B3I-EVAL评估板支持访问用户应用的所有STM32外设，并内置STLINK-V3E调试器/编程器。
STM32H7B3I-EVAL丰富的硬件功能支持应用开发和外设评估，包括USB OTG HS和FS、CAN FD、USART、ADC和DAC、数字麦克风、SRAM、SDRAM、NOR Flash存储器、带OTFDEC的Octo-SPI Flash存储器、microSD™ 3.0卡、带电容式触摸屏 (I2C) 的7英寸800x480 WVGA TFT彩色RGB LCD以及DCMI摄像头。
扩展连接器便于添加专用功能，同时支持通过外部探头进行ETM跟踪。
-
所有功能
- STM32H7B3LIH6Q Arm® Cortex®微控制器，配备2 MB的Flash存储器和1.4 MB的RAM，采用TFBGA225封装
- 7英寸800x480 WVGA TFT LCD彩色模块，支持RGB并行接口和电容式触摸屏（I2C接口）
- 1/4英寸彩色CMOS QSXGA（500万像素）摄像头模块，支持DCMI和I2C接口。
- USB OTG HS和USB OTG FS
- 板上电流测量
- I2S/SAI音频编解码器
- 512-Mbit Octo-SPI NOR Flash、8-Mx32bit SDRAM、1-Mx16bit SRAM和8-Mx16bit NOR Flash
- 4个彩色用户LED
- 复位、唤醒和防入侵按钮
- 带选择按钮的4向操纵杆
- 电位计
- 用于备用电源的纽扣电池座
- 搭载双通道Σ-Δ调制器的电能计量和温度监测演示
- Wi‑Fi®模块符合802.11 b/g/n
- 开发板连接器：
- 两个USB Micro-AB
- 两个microSD™卡
- Octo-SPI NOR Flash模块连接器
- 立体声耳机输出插孔，支持模拟麦克风输入
- 立体声耳机输入插孔
- 两个DB9接口，用于外部RS-232端口和CAN FD
- JTAG和ETM跟踪调试器
- ADC和DAC连接器
- I/O扩展连接器
- DFSDM麦克风子板扩展连接器
- 电机控制接口扩展连接器
- I2C扩展连接器
- 灵活的电源选项：ST-LINK USB VBUS、USB连接器或外部电源
- 具有USB重新枚举功能的板上STLINK-V3E调试器/编程器：大容量存储、虚拟COM端口和调试端口
- 提供全面的免费软件库和示例，可通过STM32Cube MCU软件包获取
- 支持多种集成开发环境 (IDE)，包括IAR Embedded Workbench®、MDK-ARM，以及STM32CubeIDE
