产品概述
描述

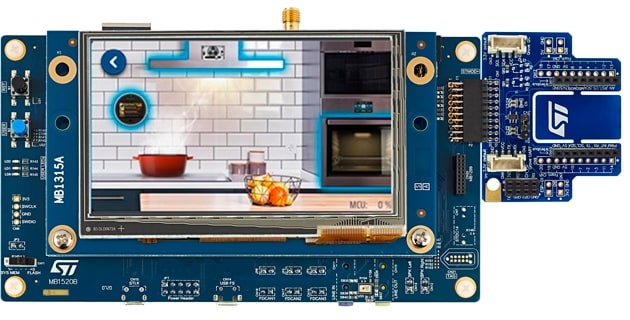

STM32H735G-DK探索套件是一款完整的演示和开发平台，适用于基于Arm® Cortex®-M7内核的STM32H735IGK6微控制器，并配备有1 MB的Flash存储器和564 KB的SRAM。
STM32H735G-DK探索套件在移植到最终产品之前用作用户应用程序开发的参考设计，从而简化了应用程序的开发。
开发板上的全部硬件功能可帮助用户通过评估所有外设（例如：USB OTG FS、以太网、microSD™ 卡、USART、CAN FD、带有音频插孔输入和输出的SAI音频DAC立体声、MEMS数字麦克风、HyperRAM™、Octo-SPI Flash存储器、带电容触摸屏的RGB接口LCD等等）来增强应用开发。ARDUINO® Uno V3、Pmod™和STMod+连接器可轻松连接到面向特定应用的扩展屏蔽或是子板。
板上集成的STLINK-V3E用作STM32 MCU和USB虚拟COM端口桥的嵌入式在线调试器和编程器。
STM32H735G-DK板随附STM32CubeH7 MCU软件包，该软件包提供了全面的STM32软件HAL库以及多种软件示例。
-
所有功能
- STM32H735IGK6微控制器提供1 MB的Flash存储器和564 KB SRAM，采用UFBGA176+25封装
- 4.3英寸TFT 480 × 272像素彩色LCD模块，带电容式触控面板和RGB接口
- 符合IEEE-802.3-2002和PoE（以太网供电）标准的以太网
- USB OTG FS
- SAI音频编解码器
- 一个ST-MEMS数字麦克风
- 512-Mbit Octo‑SPI NOR Flash
- 128 Mb HyperRAM™
- 两个用户LED
- 用户按钮和复位按钮
- 扇出子板
- 3个CAN FD
- 板载连接器：
- USB FS Micro-AB
- USB ST-LINK Micro-B
- 以太网RJ45
- 立体声耳机插孔，包括模拟麦克风输入
- 用于外部扬声器的音频接口
- microSD™卡
- TAG连接器10引脚尺寸
- SMA连接器
- Arm® Cortex® 10引脚1.27 mm间距调试连接器，STDC14尺寸
- ARDUINO® Uno V3扩展连接器
- STMod+扩展连接器
- Pmod™ Type-2A和Type-4A扩展连接器
- 音频MEMS子板扩展连接器
- 灵活的电源选项：
- STLINK-V3E USB连接器
- USB OTG FS连接器
- 由RJ45提供5 V电源（以太网供电）
- 由 ARDUINO® 提供 5 V 电源
- USB充电器
- 具有USB重新枚举功能的板上STLINK-V3E调试器/编程器：大容量存储、虚拟COM端口和调试端口
- 提供全面的免费软件库和示例，可通过STM32CubeH7 MCU软件包获取
- 支持多种集成开发环境 (IDE)，包括IAR Embedded Workbench®、MDK-ARM，以及STM32CubeIDE
