产品概述
描述
STM32H5F5J-DK探索套件是一个面向STM32H5F5LJH7Q微控制器设计的完整演示和开发平台，这款微控制器具有支持Arm® TrustZone®和Armv8-M主线安全扩展的Arm® Cortex®‑M33内核、4 MB Flash存储器和1.5 MB SRAM。

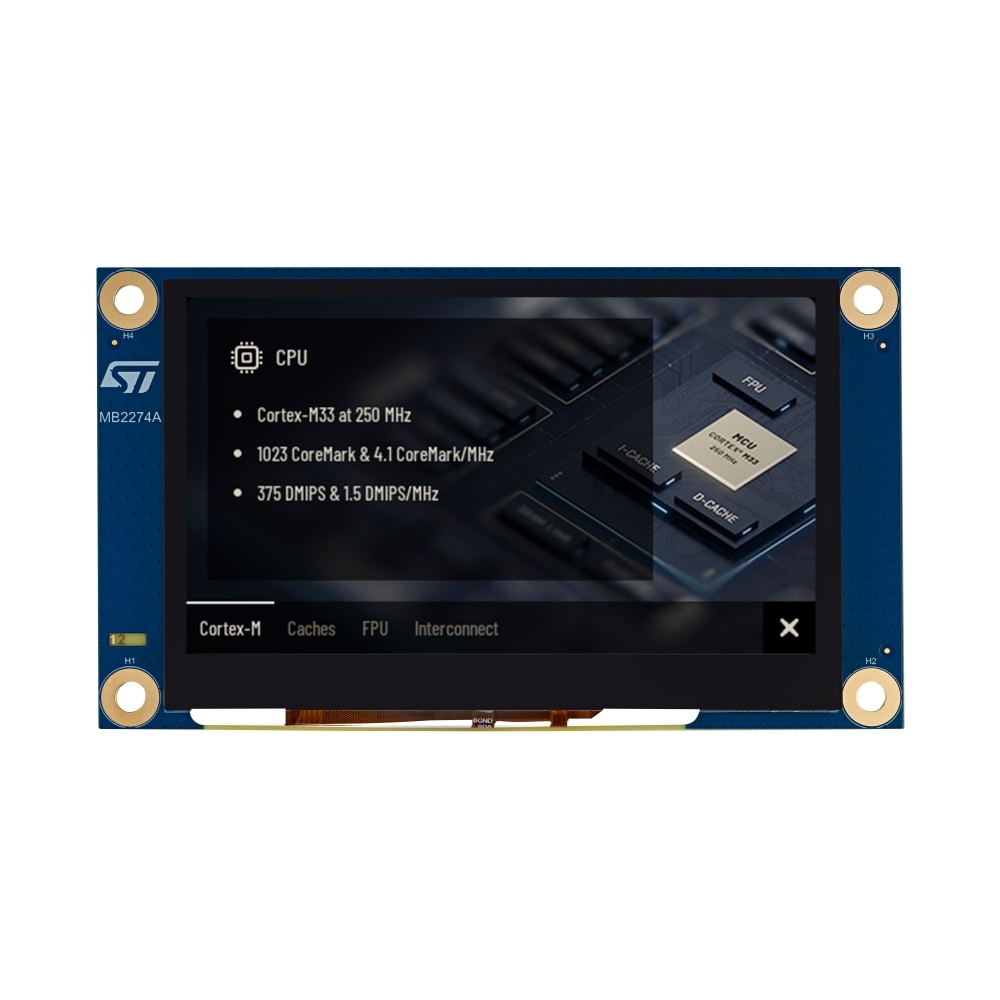

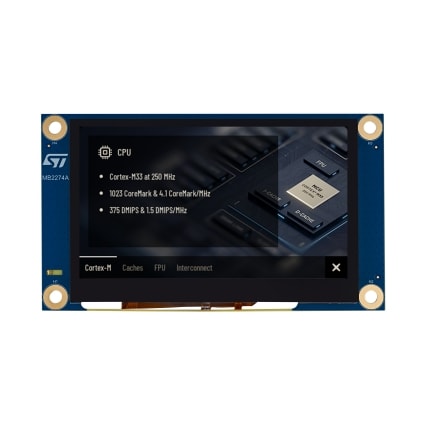

该开发板配备了一个4.3英寸、分辨率为480×272像素的彩色TFT LCD模块，此模块具有并行接口和触摸屏，并配有一个M.2 Key连接器，用于扩展连接能力。为了进一步方便用户使用，板上STLINK-V3EC调试器还提供了开箱即用的加载和调试功能，以及USB虚拟COM端口桥。STM32H5F5J-DK探索套件随附STM32CubeH5 MCU软件包，该软件包将使用STM32H5 MCU开发应用所需的所有通用软件组件整合在单一软件包中。该软件包提供了多个示例和应用，可帮助用户更好地理解。
-
所有功能
- 基于Arm® Cortex®‑M33内核的STM32H5F5LJH7Q微控制器，支持Arm® TrustZone®技术，配备4 MB Flash存储器、1.5 MB SRAM，采用TFBGA225封装
- 512 Mb八线SPI Flash存储器
- 64 Mb八线SPI SRAM
- 4.3英寸，480 x 272像素，彩色TFT LCD模块，带并行接口和触摸面板
- USB Type-C®受电设备
- 符合IEEE-802.3-2002标准的以太网
- microSD™卡槽
- 加速度计/陀螺仪模块
- 4个用户LED
- 3个按钮（用户、复位和启动）
- 板载连接器：
- M.2 Key E连接器，用于扩展连接能力
- SWD/JTAG和TRACE调试连接器
- I3C摄像头连接器
- ARDUINO® Uno V3扩展连接器
- 具有USB重新枚举功能的板上STLINK-V3EC调试器/编程器：大容量存储、虚拟COM端口和调试端口
- STM32CubeH5 MCU软件包提供全面的免费软件库和示例
- 支持多种集成开发环境 (IDE)，包括IAR Embedded Workbench®、MDK-ARM，以及STM32CubeIDE
所有资源
| 资源标题 | 版本 | 更新时间 | Actions | 細節 | 下載 |
|---|
Board Manufacturing Specifications (4)
| 资源标题 | 版本 | 更新时间 | Actions | Options | ||
|---|---|---|---|---|---|---|
| ZIP | 1.0 | 10 Feb 2026 | 10 Feb 2026 | |||
| ZIP | 1.0 | 10 Feb 2026 | 10 Feb 2026 | |||
| ZIP | 1.0 | 10 Feb 2026 | 10 Feb 2026 | |||
| ZIP | 1.0 | 10 Feb 2026 | 10 Feb 2026 |
BOM (2)
| 资源标题 | 版本 | 更新时间 | Actions | Options | ||
|---|---|---|---|---|---|---|
| ZIP | 1.0 | 10 Feb 2026 | 10 Feb 2026 | |||
| ZIP | 1.0 | 10 Feb 2026 | 10 Feb 2026 |
Schematic Pack (2)
| 资源标题 | 版本 | 更新时间 | Actions | Options | ||
|---|---|---|---|---|---|---|
| 1.0 | 10 Feb 2026 | 10 Feb 2026 | ||||
| 1.0 | 10 Feb 2026 | 10 Feb 2026 |
质量与可靠性
| 料号 | Marketing Status | 符合RoHS级别 | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|
| STM32H5F5J-DK | 预览 产品尚在设计阶段 | Ecopack1 | - | - | |
