产品概述
描述

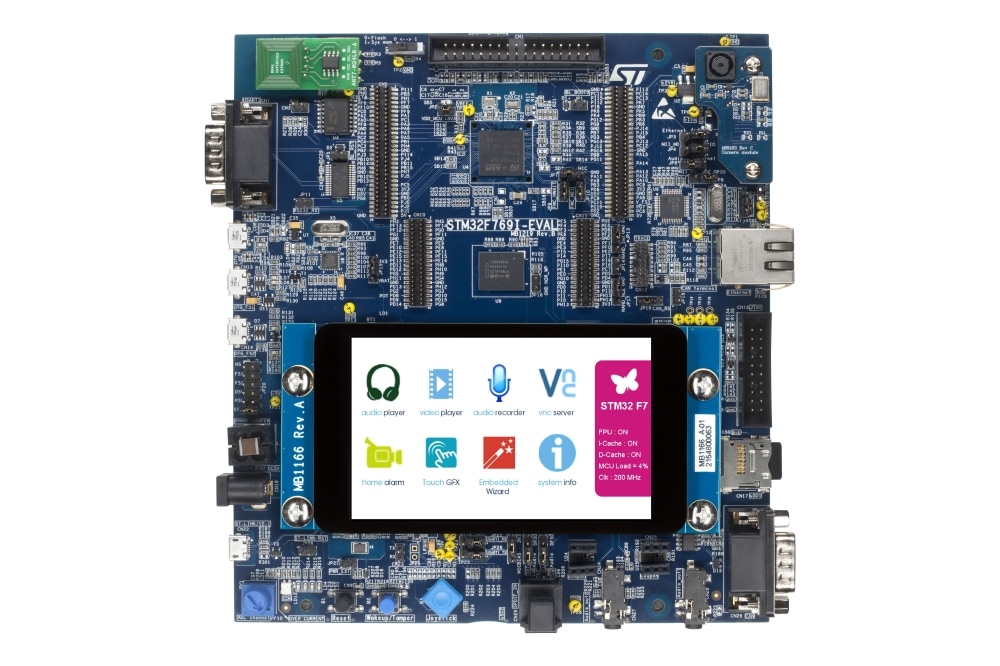

STM32F769I-EVAL评估板是意法半导体基于ARM® Cortex®-M7内核的STM32F769NI微控制器的完整演示和开发平台。它具有以下接口：4个I2C接口、6个SPI接口（其中3个支持复用全双工I2S）、SDIO接口、2个SAI接口、8至14位数字摄像头模块接口、以太网MAC接口、FMC接口以及Quad-SPI接口。此外，它还具有4个USART和4个UART外设、2个CAN总线、3个12位ADC转换器、2个12位DAC通道、内部256+4 KB SRAM和2MB Flash存储器、USB HS OTG和USB FS OTG外设，并支持JTAG调试。该评估板可作为用户应用程序开发的参考设计，但不适用于最终应用。
评估板上集成了全面的硬件功能，可帮助用户评估所有外设（包括USB OTG HS、USB OTG FS、以太网、电机控制、CAN、microSD卡、USART、音频DAC和ADC、数字麦克风、SRAM、NOR Flash、SDRAM、Quad-SPI Flash、带电容式触摸屏的4英寸DSI LCD等），并支持用户开发应用。扩展插针设计便于连接特定应用的子板。
集成的ST-LINK/V2-1为STM32提供嵌入式在线调试器和编程器。
-
所有功能
- STM32F769NI微控制器配有2 MB的Flash存储器和512+16+4 KB RAM，采用BGA216封装
- 六种5 V电源选项：
- 电源插孔
- ST-LINK/V2-1 Micro-B USB连接器
- 用户USB HS连接器
- 用户USB FS1连接器
- 用户USB FS2连接器
- 子板
- SAI音频DAC，立体声音频插孔支持带麦克风的耳机
- 立体声数字麦克风，用于连接外部扬声器的音频插孔连接器
- 2 GB（或更大）的SDIO接口microSD卡
- 4个I2C接口
- RS-232通信
- 支持JTAG/SWD和ETM跟踪调试，内嵌ST-LINK/V2-1
- 符合IEEE 802.3-2002规范要求的以太网连接器
- 照相机模块
- 8Mx32bit SDRAM、1Mx16bit SRAM和8Mx16bit NOR Flash
- 512 Mb Quad-SPI NOR Flash存储器
- 2Gx16位NAND Flash存储器接口，用于连接NAND Flash存储器模块
- 4英寸电容式LCD触摸显示屏，配有MIPI® DSI连接器
- 带有四向控制与选择器的操纵杆
- 复位、唤醒/入侵或功能按键
- 4个彩色用户LED
- 用于子板或绕线板的扩展和存储器连接器
- USB OTG HS和FS，带Micro-AB连接器
- 带有备用电池的RTC
- 符合CAN2.0A/B规范要求的连接
- 电位计
- 电机控制连接器
