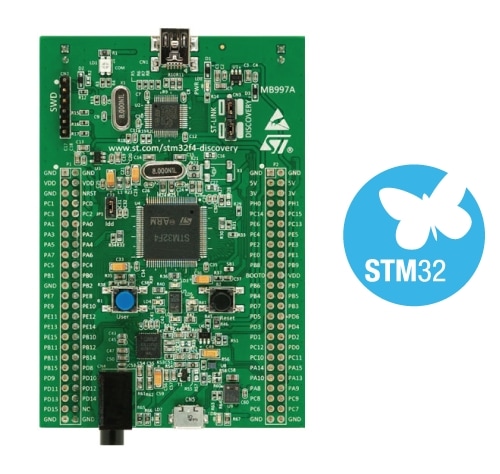

产品概述
-
所有功能
- STM32F407VGT6微控制器,配有32位Arm® Cortex®-M4+FPU内核、1 MB Flash存储器和192 KB RAM,采用LQFP100封装
- USB OTG FS
- ST MEMS 3轴加速度计
- ST-MEMS音频传感器全向数字麦克风
- 带有集成式D类扬声器驱动器的音频DAC
- 用户按钮和复位按钮
- 8个LED:
- 用于指示USB通信的LD1(红/绿)
- 用于指示3.3 V电源开启的LD2(红色)
- 4个用户LED:LD3(橙色)、LD4(绿色)、LD5(红色)和LD6(蓝色)
- 2个USB OTG LED:VBUS LD7(绿色)和过流LD8(红色)
- 开发板连接器:
- 带Micro-AB的USB
- 立体声耳机输出插孔
- 适用于各种LQFP100 I/O的2.54 mm间距扩展插针,便于快速连接原型板并轻松进行测试
- 灵活的供电选项:ST-LINK、USB VBUS或外部电源
- 外部应用电源:3 V和5 V
- 全套免费软件(包含各种示例),属于STM32CubeF4 MCU软件包的一部分,也可以选择STSW-STM32068以使用旧版标准库
- 具有USB重新枚举功能的板载ST-LINK/V2-A调试器/编程器:大容量存储器、虚拟COM端口和调试端口
- 支持多种集成开发环境 (IDE),包括IAR Embedded Workbench®、MDK-ARM,以及STM32CubeIDE
您可能还会喜欢...
所有资源
资源标题 | 版本 | 更新时间 |
---|
Board Manufacturing Specifications (2)
资源标题 | 版本 | 更新时间 | ||
---|---|---|---|---|
ZIP | 1.1 | 19 Aug 2024 | 19 Aug 2024 | |
ZIP | 2.1 | 19 Aug 2024 | 19 Aug 2024 |
物料清单 (1)
资源标题 | 版本 | 更新时间 | ||
---|---|---|---|---|
ZIP | 4.1 | 19 Aug 2024 | 19 Aug 2024 |
Schematic Pack (4)
资源标题 | 版本 | 更新时间 | ||
---|---|---|---|---|
2.0 | 18 Sep 2020 | 18 Sep 2020 | ||
1.0 | 22 Sep 2020 | 22 Sep 2020 | ||
1.0 | 22 Sep 2020 | 22 Sep 2020 | ||
1.0 | 22 Sep 2020 | 22 Sep 2020 |
质量与可靠性
产品型号 | Marketing Status | 符合RoHS级别 | 材料声明** |
---|---|---|---|
STM32F407G-DISC1 | 批量生产 | Ecopack1 | |
STM32F407G-DISC1
Package:
Ecopack1Material Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此,它们可能不是100%适用于特定的设备。有关特定设备的信息,请联系 销售支持。
样片和购买
产品型号 | 供货状态 | Budgetary Price (US$)*/Qty | 从ST订购 | Order from distributors | 包 | 包装类型 | RoHS | Country of Origin | ECCN (US) | ECCN (EU) | 供应商 | Specific features | WEEE Compliant | 核心产品 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
STM32F407G-DISC1 | | | distributors 无法联系到经销商,请联系我们的销售办事处 |
|
|
|
|
STM32F407G-DISC1 批量生产
