产品概述
描述

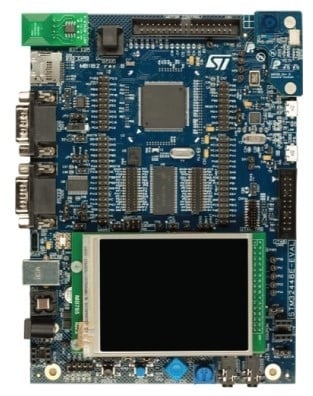

STM32446E-EVAL评估板作为一款完整的演示和开发平台，专为基于意法半导体ARM® Cortex®-M4内核（带有FPU）的STM32F446ZET6微控制器设计。该评估板支持SPDIF输入、4个I²C、4个SPI、3个I2S、2个SAI、2个CAN、3个12位ADC、2个12位DAC、多达17个定时器、USB OTG HS和FS、摄像头接口、FMC和QuadSPI接口、SDIO接口，配备512 KB Flash存储器和128 KB SRAM，并支持JTAG和ETM跟踪调试。
评估板上提供的全面硬件功能可用于评估所有外设（如USB HS和FS、USART、IrDA、CAN、数字麦克风、音频编解码器、ADC和DAC、带触摸屏的彩色LCD显示屏、SDRAM和QuadSPI Flash存储器、I²C EEPROM、射频EEPROM、MicroSD卡），并支持用户应用程序的开发。扩展插针设计让用户能够轻松连接特定应用的子板。
评估板集成了ST-LINK/V2-1，作为STM32 MCU的嵌入式在线调试器和编程器。
-
所有功能
- STM32F446ZET6微控制器。
- 带有电阻式触摸屏的3.2" 240 x 320 TFT彩色LCD显示屏
- 2048 x 1536摄像头模块
- SAI音频DAC，立体声，音频插孔支持带麦克风的耳机
- 立体声数字麦克风可连接至DAC或MCU
- 麦克风附连板连接器
- SPDIF光纤输入接口
- 带有四向控制与选择器的操纵杆
- 复位和用户按钮
- 电位计
- 4个彩色用户LED
- 32MB QuadSPI Flash存储器
- 4M x 16bitSDRAM
- 2 GB（或更大）MicroSD卡
- 射频EEPROM
- USB OTG HS和FS，带Micro-AB连接器
- RS232通信
- 符合CAN 2.0A/B规范的通信
- IrDA收发器
- 嵌入式ST-LINK/V2-1
- 支持JTAG/SWD和ETM跟踪调试
- 五种5 V电源选项：
- 电源插孔
- ST-LINK USB连接器
- 全速USB连接器
- 高速USB连接器
- 子板
- 带有备用电池的RTC
- 电机控制连接器
- 子板或绕线板的扩展连接器以及存储器连接器
