STEVAL-USBPD27S

描述

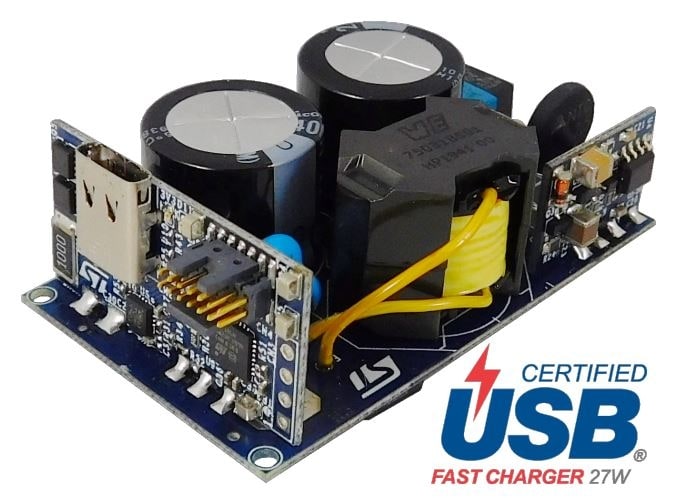

STEVAL-USBPD27S是一款27W AC-DC适配器参考设计（作为USB电力传输供电方），配备单一USB Type-C端口，支持可编程电源（PPS），并具有自适应同步整流功能。由于耗费的物料很少，它支持用户轻松设计经济划算的紧凑型适配器。

参考设计接受广泛的输入电压，并提供两个经过精细调节的固定PDO（5V@5A，9V@3A）和两个APDO（5VProg@5A和9VProg@3A），微调到告知的电压范围（可编程电源或PPS），从而按照USB Power Delivery规范要求管理V_CONN。

该适配器满足最严格的节能标准（EU CoC – Tier 2 ver.5和DOE Level VI），确保空载功耗 < 40mW。所有PDO均满足CoC ver.5 – Tier 2和DOE Level VI要求（除了9VProg@3A APDO），保证符合有源模式下的最小四点平均效率。

该系统在输入电压分别为115 V_AC和230 V_AC的半负载和满负载情况下，使用标准平均值检波器进行了测试，以验证传导噪声排放符合EN55022（B类）。
