产品概要
描述

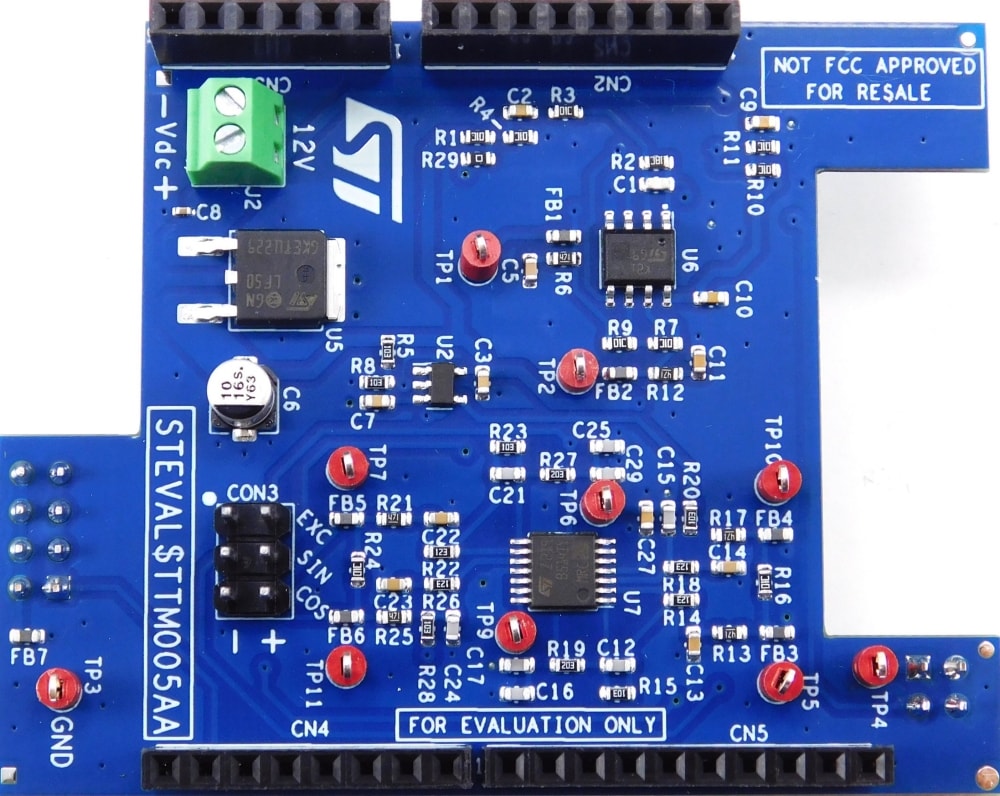

STEVAL-TTM005A是一款强大且易用的工具，专用于开发和测试汽车电机控制应用。
该板件支持转子位置估计和解析器反馈，从而能够实现精确的运动感应。
这种转子位置估计可通过最先进的F.O.C.算法来减轻电机的扭矩和速度波动，即使从零速度开始也能获得出色的控制效果。
该板件由12 V直流输入和5 V输入供电，其中包含了意法半导体最新的高精度、低噪声运算放大器以及经过优化的激励电路，可确保实现可靠、精确的运行状态。
激励信号由外部兼容控制板（STEVAL TTM004V1、STEVAL-TTM002V1或通过Arduino连接器连接的STM32G474RE）生成，并由TSB582进行放大以激励解析器线圈。
两个面向正弦波和余弦波的相移解析器输出将由TSB514运算放大器进行处理，再由控制板上的微控制器转换为数字信号。
该板件具有出色的精度和兼容性，是验证和测试各类高精度运动控制传感系统的重要工具，可通过旋转分解器和一流的信号调节电路实现卓越的性能。
-
性能一览
- 兼容汽车控制板STEVAL-TTM004V1和STEVAL-TTM002V1
- 可使用SPC5STUDIO MC工具
- 12 V输入电压，用于宽正弦激励信号
- Arduino连接器，实现与STM32G474RE完全兼容
- 不同的输出可提高抗噪能力（电机上分解器产生的正弦和余弦信号）
- 适用于管理磁场定向控制 (FOC) 算法
特别推荐
所有资源
| Resource title | 版本 | Latest update | Actions | Details | 下載 |
|---|
Board Manufacturing Specifications (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| ZIP | 1.0 | 04 Apr 2024 | 04 Apr 2024 |
BOM (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| 1.0 | 04 Apr 2024 | 04 Apr 2024 |
Schematic Pack (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| 1.0 | 04 Apr 2024 | 04 Apr 2024 |
Quality and Reliability
| Part Number | Marketing Status | Package | Grade | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | Material Declaration** |
|---|---|---|---|---|---|---|---|---|
| STEVAL-TTM005A | Active 产品已量产 | CARD | Industrial | Ecopack2 | Yes | - | - | |
