产品概述
-
所有功能

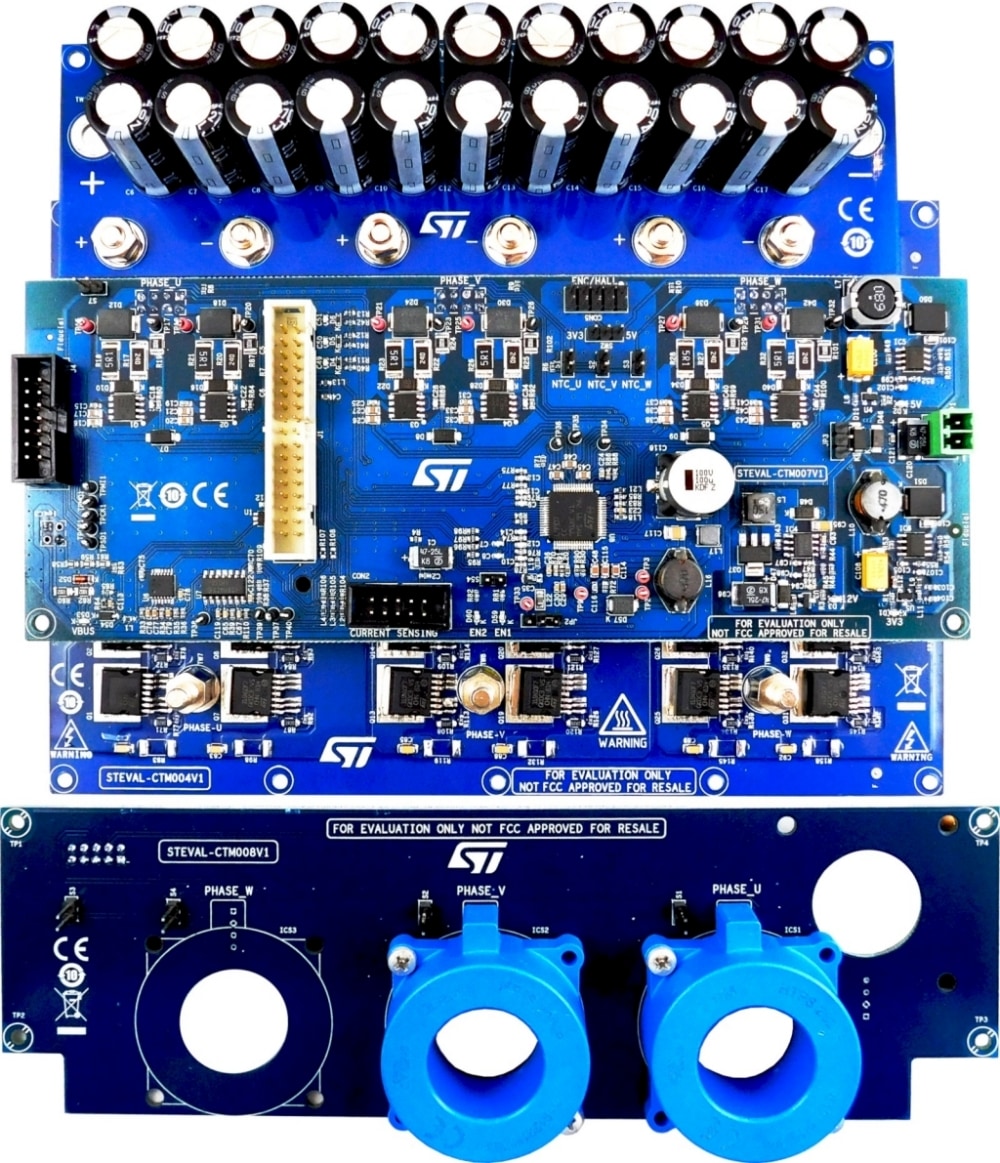

- 低压大电流逆变器套件，包含以下开发板（不单独提供）
- 电源板具有以下特性：
- 用于高效冷却的绝缘金属基板 (IMS)
- 36个采用H²PAK-6（6开关）封装的STH315N10F7功率MOSFET
- 去耦栅极电阻 (2.2 Ω)
- 用于电流检测的3个接地分流电阻（可选）
- 用于热保护的3个NTC
- 驱动板具有以下特性：
- 基于L9907三相栅极驱动器（符合AEC-Q100标准）
- 34引脚电机控制连接器
- 通过SPI进行全面诊断
- 电流检测放大器
- 过压、欠压和过流保护，具有VDS压降监控、过热和关断功能
- 可编程栅极电流能力
- 大容量电容板
- 电流检测板
所有资源
| 资源标题 | 版本 | 更新时间 |
|---|
MCSDK Board Description (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| ZIP | 1.0 | 04 Sep 2019 | 04 Sep 2019 |
物料清单 (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 14 Apr 2021 | 14 Apr 2021 |
Schematic Pack (1)
| 资源标题 | 版本 | 更新时间 | ||
|---|---|---|---|---|
| 1.0 | 04 Sep 2019 | 04 Sep 2019 |
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| STEVAL-TTM001V1 | 批量生产 | CARD | 工业 | Ecopack2 | Yes | - | - | |
STEVAL-TTM001V1
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
