描述
STWIN.box (STEVAL-STWINBX1) 是一款开发套件，同时也是一款参考设计，可用于简化物联网领域的先进工业检测应用的原型设计和测试，如状态监测和预测性维护等。
该套件是STWIN套件 (STEVAL-STWINKT1B) 的升级版本，具有更高的机械振动测量精度和更强的稳健性。该套件对BOM进行了更新，采用业内领先的最新微控制器单元 (MCU) 和工业传感器，并具有一个易于使用的接口，用于连接外部附加组件。

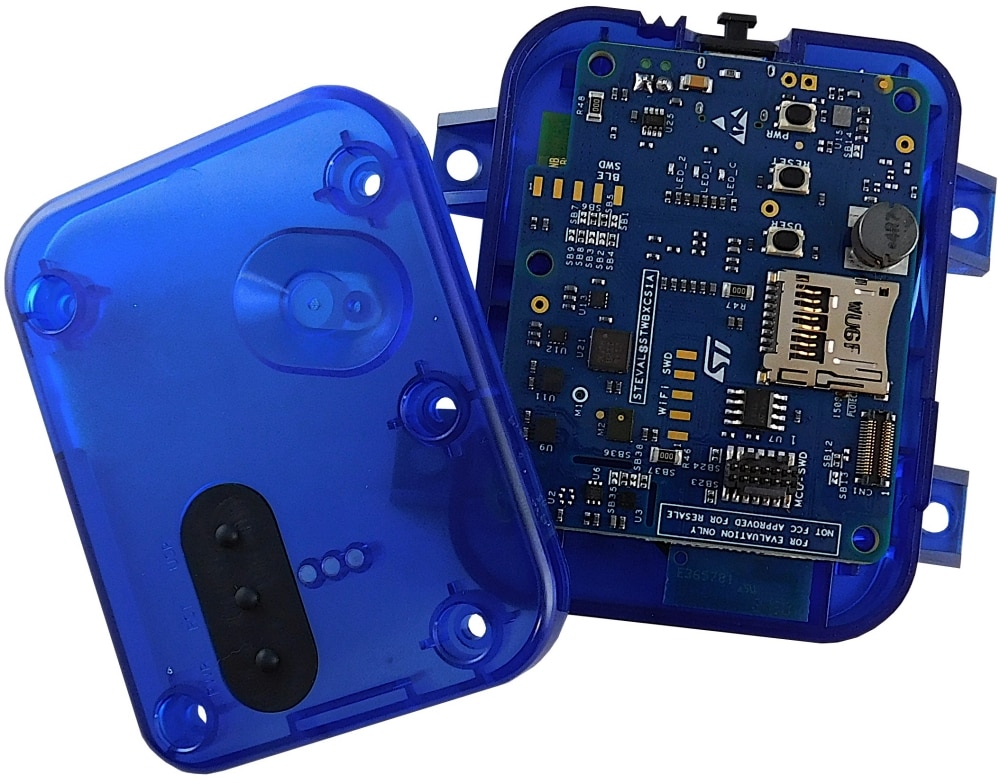

STWIN.box套件包括一个STWIN.box核心系统、一块480 mAh LiPo电池、一个用于ST-LINK调试器的适配器、一个塑料外壳、一个用于DIL 24传感器的适配器板及一条柔性电缆。
套件中包含许多板载工业级传感器和超低功耗MCU，可实现具有以下特性的应用：超低功耗、9DoF运动检测、宽频振动分析、音频和超声声学检测、极其精确的局部温度和环境监测。
该套件具有以源代码形式提供的丰富软件包。优化固件库和完整的配套云应用程序有助于缩短端到端解决方案开发所需的设计周期。
该套件支持多种连接选项。有线连接包括USB Type-C®端口（支持供电、数据传输和通过DFU对STM32编程）和RS-485收发器；无线连接支持Bluetooth®低功耗、Wi-Fi和NFC。
STWIN.box还包含一个34引脚扩展连接器，用于连接与STM32系列相关的小尺寸子板，如STEVAL-C34KAT1、STEVAL-C34KAT2和STEVAL-PDETECT1扩展板。
STWIN.box适用于采用意法半导体和第三方软件的工业物联网应用的现场试验、演示和概念验证。
-
所有功能
- 用于振动监测和超声检测的多传感无线平台
- 基于STWIN.box核心系统板构建，具有处理、检测、连接和扩展功能
- 超低功耗Arm® Cortex®-M33内核，运行频率160 MHz，带FPU和TrustZone，具有2048 KB Flash存储器 (STM32U585AI)
- microSDTM卡插槽，用于独立数据记录应用
- 板载Bluetooth®低功耗v5.0无线连接技术 (BlueNRG-M2)、Wi-Fi (EMW3080) 和NFC (ST25DV64K)。
- 可选择使用STSAFE-A110实现安全解决方案，进行身份验证与品牌保护
- 各种工业IoT传感器：
- 超宽带宽（高达6 kHz）、低噪声、3轴数字振动传感器 (IIS3DWB)
- 带机器学习内核的3轴加速度计 + 3轴陀螺仪iNEMO惯性测量单元 (ISM330DHCX)
- 用于工业应用的高性能超低功耗3轴加速度计 (IIS2DLPC)
- 超低功耗3轴磁力计 (IIS2MDC)
- 内嵌机器学习内核的高精度、高分辨率、低功耗、2轴数字测斜仪 (IIS2ICLX)
- 采用全压塑封装的双量程（1.26 bar和4 bar）绝对数字输出气压计 (ILPS22QS)
- 精度为0.5 °C的低压、超低功耗I²C/SMBus 3.0温度传感器 (STTS22H)
- 工业级数字MEMS麦克风 (IMP34DT05)
- 频率响应高达80 kHz的模拟MEMS麦克风 (IMP23ABSU)
- 支持通过34引脚FPC连接器进行扩展
