描述

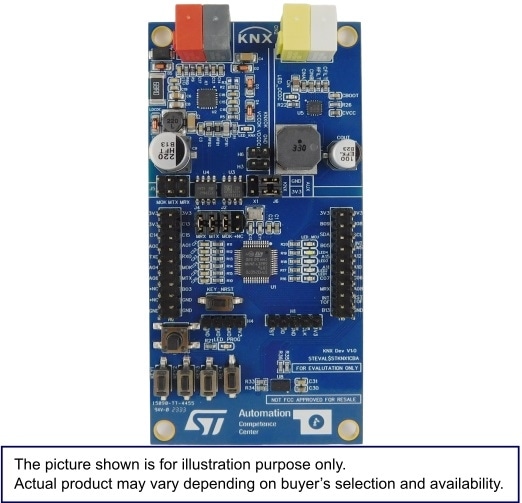

STEVAL-STKNX1CB设计以STKNX作为KNX设备收发器，低功耗STM32G070CBT6作为主控制器，STISO620/STISO621作为隔离器件，以及L6983N33作为电源器件。集成了VL53L3CX用于KNX传感器开发。该套件包含所有必要组件，可评估STKNX电路性能，并根据TP1-256标准在双绞线介质上开发KNX设备。
开发板提供开放式SDK，包含第三方KNX协议栈和ETS数据库，可供客户研究和评估使用。
板上配备SWD接口和UART接口，用于编程和调试。
套件包含标准KNX编程按钮和LED。此外，还有四个基本按钮和四个LED，可模拟基本KNX传感器/执行器或提供调试功能。
评估套件在微控制器和STKNX之间提供隔离器。
隔离器默认处于禁用状态，但可启用以适应任何SELV产品的开发需求。
板载支持使用辅助电源。
重要提示：
本评估板根据客户特定需求定制设计和生产，数量有限，专用于研发环境下的意法半导体产品评估和测试。请联系意法半导体以提供您的具体要求并获取定制板。
-
所有功能
- 基于STKNX微型收发器的完整KNX双绞线器件开发套件
- 采用STM32G070CB微控制器，32位Cortex®-M0+内核，64 MHz频率，128 KB Flash存储器
- 支持双绞线TP1-256
- 兼容ETS工程工具软件
- 测试固件已下载到开发板上，可演示各项功能
- 标准串行线调试 (SWD)
- 通过隔离USB主机接口的UART，可连接PC
- 配备一个KNX编程按钮和一个LED
- 四个按钮和四个LED，支持基本KNX传感器和执行器模拟
- STKNX与STMG070CB之间可选隔离
- 提供辅助电源
- 工作温度范围：-40 °C至+85 °C
- 提供包含ETS数据库的开放SDK
特别推荐
质量与可靠性
| 产品型号 | Marketing Status | 包 | 等级规格 | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | 材料声明** |
|---|---|---|---|---|---|---|---|---|
| STEVAL-STKNX1CB | 批量生产 | CARD | 工业 | Ecopack2 | Yes | - | - | |
STEVAL-STKNX1CB
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
