STEVAL-SILPLC01

描述

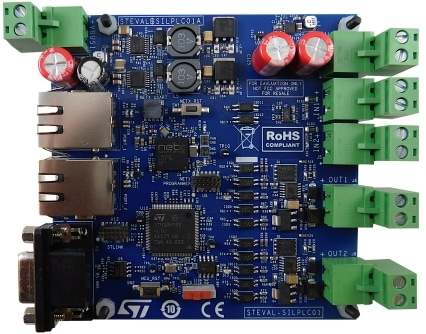

STEVAL-SILPC01是一款采用1oo2架构的PLC解决方案，集成了CLT03-2Q3双通道数字输入和IPS160HF单通道数字输出。

该硬件设计符合SIL等级，并已通过TÜV Italia（TÜV SUD集团）的正式评估，满足SIL 2/PL d要求，包括随机故障率、系统能力（硬件）以及符合IEC 61508、EN 62061、EN ISO 13849-1和EN ISO 13849-2标准的架构限制。

该系统基于STM32H723VG微控制器构建，能够同时管理连接、负载驱动以及电源管理、数字输入/输出IC和温度监控的系统诊断检查。

解决方案集成了由L7987L和L7983供电的降压配置DC-DC转换器。开关转换器设计为用户侧提供3.5 V电压，隔离侧提供6 V电压。通过专用后调节电路，电压会降至3.3 V（用于隔离侧的MCU、连接和温度传感器）和5 V（用于隔离侧的信号delta隔离器）。

CLT03-2Q3输入可通过0-36 V或4-20 mA传感器检测固定直流电压，而两个IPS160HF允许每个输出以2.5 A电流能力驱动负载。

评估板上配备多种诊断和保护电路，确保系统正常运行并满足IEC61508-2要求。

硬件由基于STM32Cube架构的STSW-SILPLC固件包支持，包括应用层、带有BSP/CMSIS和HAL库的驱动层以及中间件层。

固件解决方案集成了通过TÜV Rheinland认证的EtherCAT协议栈V5.0.8和X-CUBE-STL-H7 v1.2.0。协议栈库提供专用API，用于处理主设备和从设备之间的数据包交换。数据包括通过板载IPS驱动负载的指令，并使用专用信号进行系统诊断管理。这些数据类型通过协议栈的进程数据通道进行交换。

可采用菊花链配置将多个传感器节点连接到同一网络。在此情况下，主设备生成包含发送给所有EtherCAT从设备 (ECS) 数据的公共帧，每个节点通过验证帧中的MAC地址识别自己的帧。

与TÜV硬件评估相关的专用文档（如TN1395《硬件系统性故障分析及片上冗余技术》、FMEDA、硬件评估报告TI 722260614 Rev.0、工业化软件包及用户手册）可通过签署NDA按需提供。
