基于降压稳压器L6981、L7983、ST1PS03和ST730 LDO的电源管理评估板

下载数据摘要 Order Direct

产品概述

描述

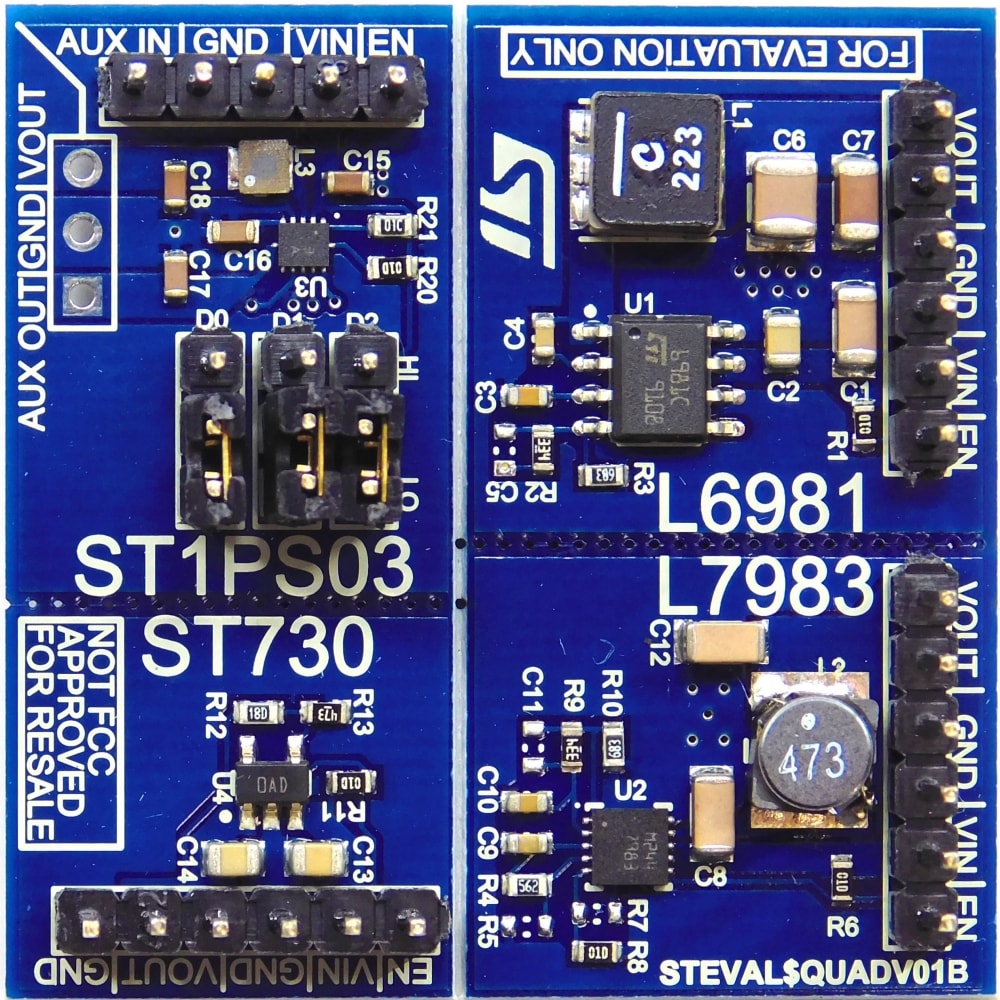

STEVAL-QUADV01评估板基于L6981(能够提供高达1.5 A的直流电)、L7983(能够提供高达300 mA的直流电)、ST1PS03(能够提供高达400 mA的直流电)同步降压稳压器和ST730(能够提供高达300 mA的直流电)LDO稳压器。

通过输入电压和输出电流范围的组合,以及其他内嵌特性,该评估工具可以满足各种应用的需求。

  • 所有功能

    • L6981
      • 3.5 V至38 V工作输入电压
      • 输出电压从0.85 V到VIN
      • 1.5 A DC输出电流
      • 内部补偿网络
      • 2 μA关断电流
      • 内部软启动
      • 使能功能
      • 过电压保护
      • 热保护
    • L7983
      • 3.5 V至60 V工作输入电压
      • 输出电压从0.85 V到VIN
      • 300 mA DC输出电流
      • 内部补偿网络
      • 2.3 µA关断电流
      • 内部软启动
      • 使能功能
      • 过电压保护
    • ST1PS03
      • 1.8 V至5.5 V工作输入电压
      • 可选输出电压:1.6 V至3.3 V
      • 400 mA DC输出电流
      • 500nA(典型值)静态电流
      • 由AUX输入控制的负载开关
      • 使能功能
    • ST730
      • 2.5 V至28 V的输入电压范围
      • 输出电压从1.2 V到VIN
      • 300 mA DC输出电流
      • 5 μA(典型值)无负载静态电流
      • 电流限制和SOA保护
      • 使能功能

质量与可靠性

产品型号 Marketing Status 等级规格 符合RoHS级别 WEEE Compliant 材料声明**
STEVAL-QUADV01
批量生产
CARD 工业 Ecopack2 Yes

STEVAL-QUADV01

Package:

CARD

Material Declaration**:

Marketing Status

批量生产

Package

CARD

Grade

Industrial

RoHS Compliance Grade

Ecopack2

(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此,它们可能不是100%适用于特定的设备。有关特定设备的信息,请联系 销售支持
