STEVAL-PTOOL1V1

批量生产
储存到myST

Compact reference design for low voltage brushless power tools based on STSPIN32F0B

下载数据摘要
Order Direct

产品概述

描述

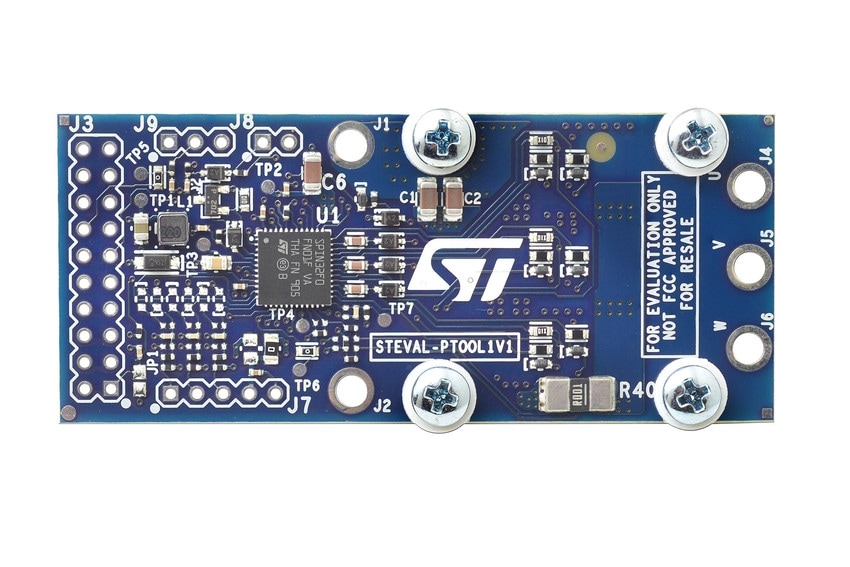

此STEVAL-PTOOL1V1紧凑型70 mm x 30 mm参考设计板专为通过三相无刷电机（通过2S至6S电池供电）驱动的低电压电动工具而定制。设计基于STSPIN32F0B控制器和STL180N6F7（或STL220N6F7）功率MOSFET。

板可直接用于无传感器和传感器FOC，并且可配置用于六步无传感器控制（通过提供的BEMF感应电路）。附带的六步STSW-PTOOL1V1固件使用来自霍尔效应传感器的位置反馈，通过SWD接口和直接固件升级功能提供调试和编程能力。

得益于嵌入式散热器提供的极佳热耗散性能，板可以传输最大15 A的连续电流。它嵌入了可连接和断开电池的快速通电电路，使待机时的电流消耗低于1 μA，从而延长了电池寿命。包含多种保护功能，如热关断、欠压锁定、过电流保护（可设定阈值）和功率级输出反向偏置。

此参考设计主要用于电动工具，同时非常适合在架构、额定功率和性能方面相似的任何电池供电应用。提供用于速度变化的电位计输入。

  • 所有功能

    • 支持7 - 45 V电机额定电压
    • 推荐用于2S至6S电池供电的电动工具
    • 输出电流可达15 Arms
    • 专为单分流应用定制的STSPIN32F0B高级3相电机控制器
    • STL180N6F7 60 V、1.9 mΩ N沟道功率MOSFET
    • 凭借外部开/关触发器实现低于1µA的超低待机电流
    • 散热器改善了功率耗散
    • 极其紧凑的结构（70 mm x 30 mm）
    • 用于霍尔效应传感器和编码器的输入连接器
    • 通过具有霍尔效应传感器反馈的六步固件实现即插即用
    • 六步无传感器控制（通过专用BEMF感应电路提供）和无传感器/传感器磁场定向控制
    • 通过外部微调器进行速度调节
    • 保护：热关断、UVLO、过电流和功率级输出反向偏置
    • SWD调试接口和直接固件升级（DFU）（通过UART）
