产品概要
描述

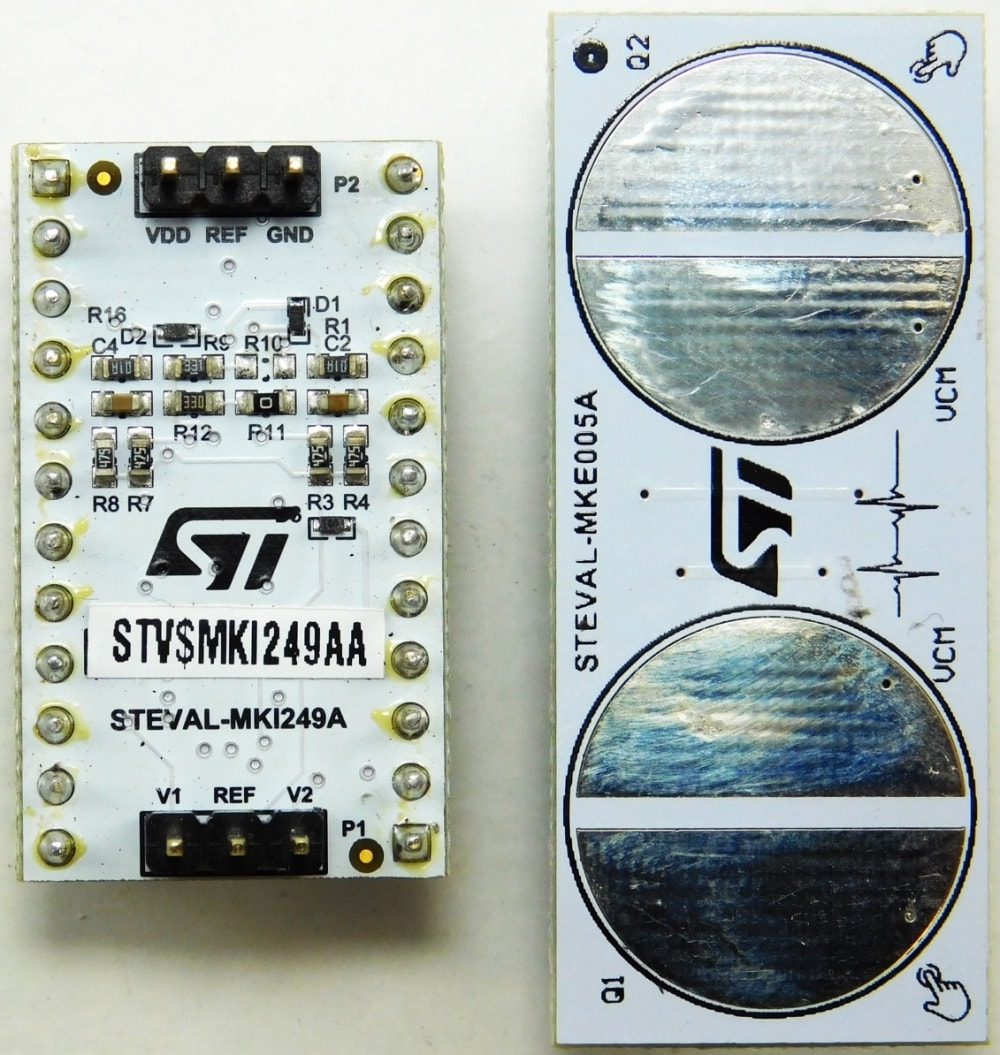

STEVAL-MKI249KA演示板由一块特制的PCB板件组成，板件装有 ST1VAFE6AX，这款生物传感器配有用于处理生物电位信号的垂直模拟前端 (vAFE) 以及采用AI和传感器融合算法的6轴惯性测量单元 (IMU)。
该套件由STEVAL-MKI249A开发板和STEVAL-MKE005A电极板组成，其中前者包含完整的ST1VAFE6AX引脚排列以及VDD和VDDIO电源线上所需的去耦电容。
它支持显示生物电位设备的功能，例如ECG信号。
STEVAL-MKI249KA套件与STEVAL-MKI109V3和STEVAL-MKI109D主板兼容，这两个主板都包含一个高性能32位微控制器，可用于连接传感器和PC，用户可以在PC上使用可下载的图形用户界面 (MEMS Studio) 或面向定制应用的专用软件程序。
该套件还可插入STEVAL-MKBOXPRO和X-NUCLEO-IKS4A1开发板等其他板件。
-
性能一览
- 适用于标准DIL 24插槽的完整ST1VAFE6AX引脚排列
- 完全兼容STEVAL-MKI109V3和STEVAL-MKI109D主板
- ECG监测
- 通过RoHS 认证
特别推荐
所有资源
| Resource title | 版本 | Latest update | Actions | Details | 下載 |
|---|
Board Manufacturing Specifications (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| ZIP | 1.0 | 15 Oct 2024 | 15 Oct 2024 |
BOM (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| 2.0 | 12 Feb 2025 | 12 Feb 2025 |
Schematic Pack (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| 1.0 | 15 Oct 2024 | 15 Oct 2024 |
Quality and Reliability
| Part Number | Marketing Status | Package | Grade | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | Material Declaration** |
|---|---|---|---|---|---|---|---|---|
| STEVAL-MKI249KA | Active 产品已量产 | CARD | Industrial | Ecopack2 | Yes | - | - | |
STEVAL-MKI249KA
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
