产品概要
描述

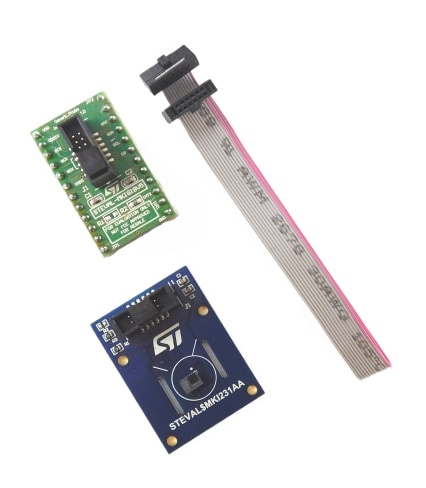

STEVAL-MKI231KA演示板套件由一块特制的PCB板件组成，板件装有用于存在和运动检测的低功耗、高灵敏度红外传感器STHS34PF80，该套件通过扁平电缆与通用适配器板 (STEVAL-MKIGIBV5) 相连，从而实现与STEVAL-MKI109V3的兼容性。套件提供了一个搭载Fresnel透镜 (TMOS63-10) 的特制塑料支架，可用于验证器件的最佳性能。
STEVAL-MKIGIBV5可插入标准DIL 24插座。该套件提供完整的STHS34PF80引脚排列，只需在VDD电源线上安装去耦电容即可使用。
该适配器可用于STEVAL-MKI109V3主板，后者包含一个高性能32位微控制器，可用于连接传感器和PC，用户可以在PC上使用可下载的图形用户界面 (Unico GUI) 或面向定制应用的专用软件程序。
此外，也可以将该板件插入X-NUCLEO-IKS01A3、X-NUCLEO-IKS02A1或X-NUCLEO-IKS4A1中。该套件包含在用于STM32的X-CUBE-MEMS1扩展软件包中。
-
性能一览
- 用户友好型STHS34PF80板
- 面向标准DIL24插座的完整STHS34PF80引脚排列
- 完全兼容STEVAL-MKI109V3主板
- 通过RoHS认证
特别推荐
所有资源
| Resource title | 版本 | Latest update | Actions | Details | 下載 |
|---|
Board Manufacturing Specifications (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| ZIP | 1.0 | 23 Jun 2023 | 23 Jun 2023 |
BOM (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| 1.0 | 23 Jun 2023 | 23 Jun 2023 |
Schematic Pack (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| 1.0 | 23 Jun 2023 | 23 Jun 2023 |
CAD Design Files (1)
| Resource title | 版本 | Latest update | Actions | Options | ||
|---|---|---|---|---|---|---|
| ZIP | 1.0 | 22 Sep 2023 | 22 Sep 2023 |
Quality and Reliability
| Part Number | Marketing Status | Package | Grade | 符合RoHS级别 | WEEE Compliant | Longevity Commitment | Longevity Starting Date | Material Declaration** |
|---|---|---|---|---|---|---|---|---|
| STEVAL-MKI231KA | Active 产品已量产 | CARD | Industrial | Ecopack2 | Yes | - | - | |
STEVAL-MKI231KA
Package:
CARDMaterial Declaration**:
(**) st.com上提供的材料声明表单可能是基于包装系列中最常用的封装的通用文档。因此，它们可能不是100%适用于特定的设备。有关特定设备的信息，请联系 销售支持。
