产品概述
描述

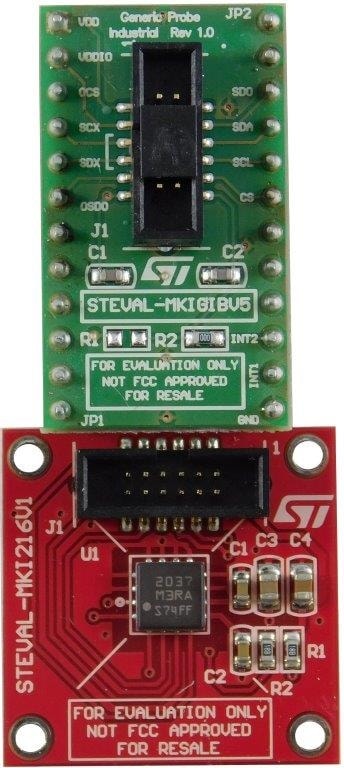

STEVAL-MKI216V1K是一款适配器板，设计用于方便评估IIS3DHHC 3轴加速度计。该开发板通过电缆连接到STEVAL-MKIGIBV5适配器板，使其与STEVAL-MKI109V3和STEVAL-MKI109D评估平台兼容。
传感器精确焊接在STEVAL-MKI216V1的中心，并配有双面胶，方便用户将板安装在用于振动分析的设备上。此外，您也可以使用PCB每个角上的孔来安装板。
STEVAL-MKIGIBV5可插入标准DIL 24插座。该套件提供完整的IIS3DHHC引脚排列，并在VDD电源线上预装了所需的去耦电容，开箱即用。
该适配器由配套的STEVAL-MKI109V3和STEVAL-MKI109D评估平台提供支持，平台内置32位高性能MCU作为传感器与PC的通信桥梁，用户可以在PC上下载和使用MEMS Studio图形用户界面或专用软件程序进行定制化应用开发。
-
所有功能
- 用户友好型IIS3DHHC评估板
- 兼容标准DIL24插槽的完整IIS3DHHC引脚排列
- 全面兼容STEVAL-MKI109V3和STEVAL-MKI109D评估平台
- 配有双面胶，便于轻松安装在待测设备上
- 符合RoHS指令与WEEE标准
