Product overview
描述

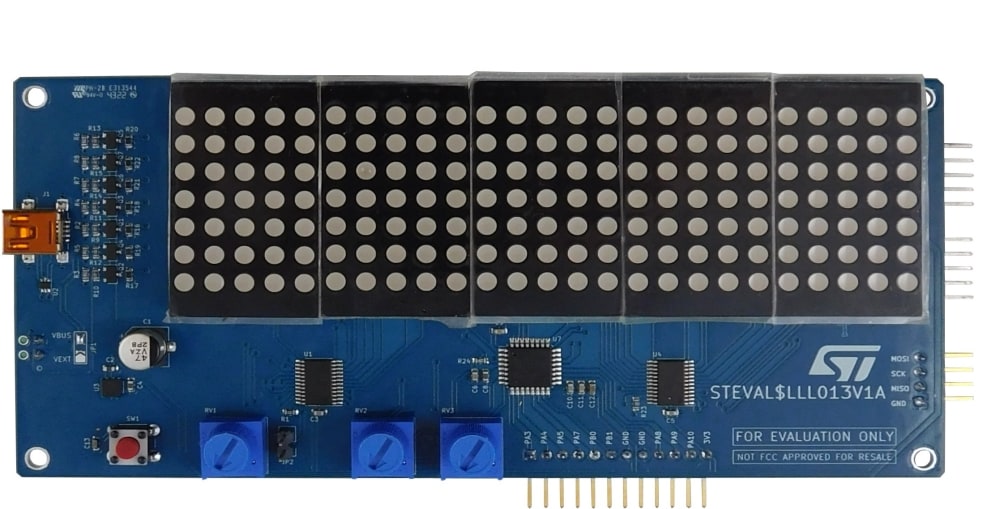

STEVAL-LLL013V1是一款7x25 LED矩阵评估板，由两个STP16CPC26 LED驱动器驱动。
该评估板能够显示横幅广告，其中每个像素都有不同的亮度等级（32级）。
屏幕刷新率高于100 Hz。横幅广告可沿两个方向水平滚动，用以实现灯光效果。横幅内容使用STSW-LLL013GUI PC软件应用程序进行加载。
STP16CPC26是一款单片式、低电压、16位恒定灌电流LED驱动器，具有串行输入/输出接口。
评估板上的两个STP16CPC26用于驱动7x25 LED矩阵。这两个LED驱动器以菊花链方式进行连接，并由STM32F042K6T6 MCU使用SPI IP接口进行控制。
该MCU作为横幅广告的框架生成器，并且可以通过USB VCP端口与计算机上的软件应用程序通信。
评估板上的其他电位器可用于更改整个显示屏的亮度以及横幅滚动速度。
为充分利用该评估板的所有潜在功能，还提供许多硬件资源，如实现MCU更多功能的引脚连接器，一个JTAG接口以及用于级联其他LED驱动器的串行输入/输出。
-
All features
- 两种供电模式可选：
- USB
- 外部5 V电源
- 屏幕刷新率 > 100 Hz
- 32级像素亮度
- 屏幕亮度通过电位器设置
- 滚动速度通过电位器设置
- 提供计算机软件GUI，用于实现横幅设计
- 符合WEEE标准
- 符合RoHS指令
- 两种供电模式可选：
