产品概述
描述

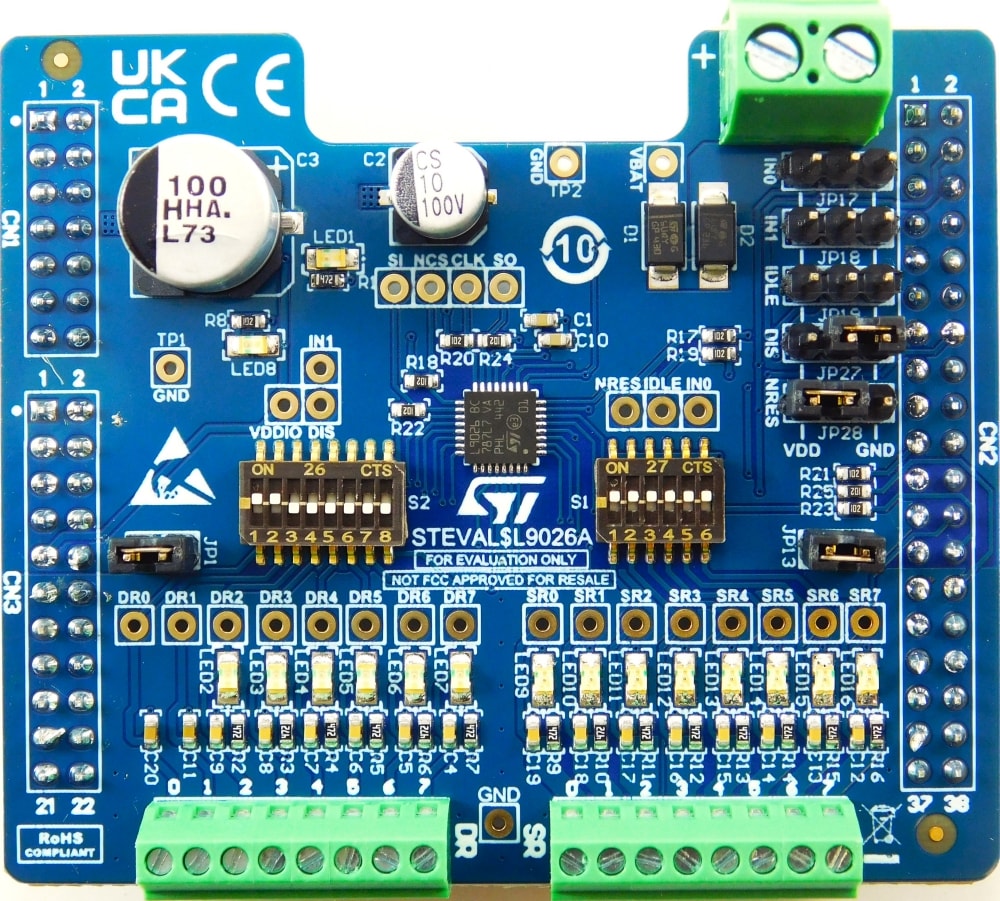

STEVAL-L9026是一款专为评估L9026智能电源器件设计的工具，该器件采用意法半导体的先进BCD技术制造。L9026是一款8通道IC，包含2个固定HS驱动器和6个可配置HS/LS驱动器，专为汽车应用（如LED和继电器）设计，兼容电阻性、电感性和电容性负载。该器件提供先进的诊断和保护功能，如：对地短路检测、开路负载检测、过流检测和过温检测。8个输出通道可通过SPI或2个专用并行输入驱动，通过可编程内部复用器，这些输入可与不同的输出关联。此外，器件还配有跛行回家功能，允许在特定故障条件（如SPI故障、微控制器故障或电源欠压）下使用2个选定的驱动器。支持菊花链配置，甚至兼容8位SPI。该器件能够在低至VBATT = 3 V的启动工况下运行，并在睡眠模式下保持极低静态电流。
串行外设接口 (SPI) 用于控制和配置负载以及器件。同时提供所有诊断功能的状态反馈。
借助扩展连接器，STEVAL-L9026可完全控制L9026的通信接口 (SPI) 和并行输入/输出
评估平台可通过MCU开发板板 (AEK-MCU-C1MLIT1) 完善，将其插入STEVAL-L9026并使用专用图形用户界面 (GUI) 进行配置。
-
所有功能
- 工作输入电压：3 V至28 V
- 6个可配置LS/HS驱动器，电流可达0.5 A
- 2个高边驱动器，电流可达0.5 A
- 空闲模式，降低电流消耗
- 支持菊花链配置
- 2个并行输入引脚，具备输入映射功能
- 用于控制和诊断的SPI通信接口
- 优化材料清单的参考设计
- L9026采用QFN32封装
- 4层PCB (70 x 59.8 mm)
