产品概要
描述

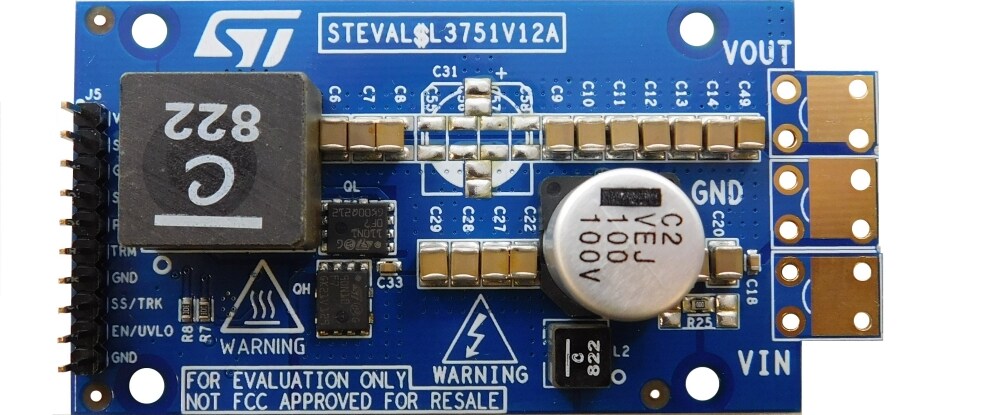

6至75 V宽输入电压范围STEVAL-L3751V12同步降压评估板在开关频率范围内具有极高的电压转换率。
该评估板在230 kHz开关频率下提供5 V调节输出。使用跳线连接器可轻松将输出电压设置为12 V。将电阻更改为较低的VIN范围，即可选择不同的电压输出。
STEVAL-L3751V12是一款100 W演示板。默认最大电流设置为15 A，可通过更改电阻轻松选择适合的设置。
该评估板基于L3751同步降压控制器，采用VQFN封装实现电压模式，具有内部补偿功能，可有效降低设计复杂性和尺寸。
二极管仿真(DEM)实现脉冲跳频模式，这种模式可以在轻负载下大幅提高效率，同时控制输出电压纹波。
强制PWM（FPWM）过载范围使开关频率恒定，并显著降低输出电压纹波。
电源良好的集电极开路输出验证用于监控的调节输出电压。其在上电阶段为数字IC实现输出电压排序。
嵌入式栅极驱动器专为标准Vth MOSFET设计，有效减少了外部元件的数量。
嵌入式保护装置，如：输出过电流、输入电压UVLO、内部电压监测和150°C温度下的热关机，可在电信、网络和工业应用的关键环境中安全可控地工作。
您可以使用eDesignSuite软件工具配置L3751降压转换器并满足应用要求。
-
性能一览
- 6至75 V宽输入电压范围
- 两个输出电压电平：5 V或12 V（可选）
- 230 kHz开关频率设置
- 线路瞬变期间低压差运行
- 轻负载下的脉冲跳频或强制PWM运行
- 185至345 kHz同步
- 电源良好开路集电极输出验证VOUT
- 标准VTH MOSFET 7.5 V栅极驱动器
- 断续模式恒流保护
- 低压侧rds电流检测
- 改进线路瞬态响应
- 输入电压欠压锁定
- 内部电压监测
- 热保护
- 工作结温范围：-40°C至150°C
